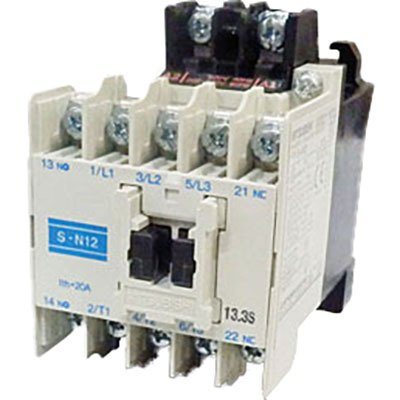

Contator Magnético Mitsubishi Electric S-N12CX AC24V Contator magnético S-N12CX AC24V da Mitsubishi Electric, ideal para aplicações industriais com corrente nominal de 12A. SKU: S-N12CX AC24V.
Visão geral
O contator magnético S-N12CX da linha MS-N da Mitsubishi Electric é um dispositivo de acionamento direto em linha (DOL) e FVNR (tensão plena sem reversão). Projetado para aplicações industriais robustas, este contator de 3 polos (3P) gerencia correntes nominais de 12A em condições AC-3 (380V-440V), com uma potência nominal de 5.5kW em 440V (AC-3 IEC).
A bobina de controle opera com 24VCA (50Hz/60Hz) e o equipamento dispõe de contatos auxiliares configurados como 1NA (normalmente aberto) e 1NF (normalmente fechado). As conexões são do tipo terminal de parafuso com proteção contra toque (finger protection), facilitando a montagem em trilho DIN ou em superfície, com uma largura compacta de 53mm.
Este contator é equivalente ao modelo S-N12(CX)AC24V e está em conformidade com diversos padrões internacionais, incluindo CE, TUV Rheinland, cULus, UL Listed, cUL, CCC, LR, BV, KR e NK, garantindo confiabilidade e segurança em diversas instalações.
Principais recursos
- Contator magnético trifásico (3 polos)
- Corrente nominal de 12A (AC-3, 380-440V)
- Potência nominal de 5.5kW (AC-3, 440V IEC)
- Bobina de controle 24VCA (50/60Hz)
- 1 contato auxiliar NA e 1 contato auxiliar NF
- Conexões com terminal de parafuso e proteção contra toque
- Montagem em trilho DIN ou superfície
- Largura de 53mm
- Conformidade com padrões internacionais (CE, UL, CCC, etc.)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | MS-N series |
| Funções | Contator magnético |
| Corrente nominal | 13A (240Vca; AC-3) 12A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 20A (corrente contínua UL) 20A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vca; AC-3; IEC) 5.5kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (120Vca; Monofásico; UL) 1.5HP (1-1/2HP) (240Vca; Monofásico; UL) 3HP (208Vca; Trifásico; UL) 3HP (240Vca; Trifásico; UL) 7.5HP (7-1/2HP) (480Vca; Trifásico; UL) 7.5HP (7-1/2HP) (600Vca; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões com terminal de parafuso com terminal CAN. (proteção contra toque) |
| Polos | 3 Polos |
| Tensão de controle (AC) | 24Vca (50Hz/60Hz) |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Número de circuitos Normalmente Abertos (NA) | 3 polos NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 53 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Direct On Line (DOL) FVNR (Full-Voltage Non-Rv.) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N12(CX)AC24V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este produto é equivalente ao modelo S-N12(CX)AC24V. Para mais informações e opções de contato, visite nosso site.
