Principais recursos
- Contator magnético de 3 polos
- Capacidade nominal de corrente: 12A (AC-3, 380-440V)
- Potência nominal: 5.5kW (AC-3, 440V; IEC)
- Tensão de controle: 220-240Vca (50/60Hz)
- 1 contato auxiliar NA e 1 contato auxiliar NF
- Conexões tipo parafuso-garra com proteção contra toque
- Montagem em trilho DIN ou superfície
- Largura de 53mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 13A (240Vca; AC-3) 12A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 20A (corrente contínua UL) 20A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vca; AC-3; IEC) 5.5kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (120Vca; Monofásico; UL) 1.5HP (1-1/2HP) (240Vca; Monofásico; UL) 3HP (208Vca; Trifásico; UL) 3HP (240Vca; Trifásico; UL) 7.5HP (7-1/2HP) (480Vca; Trifásico; UL) 7.5HP (7-1/2HP) (600Vca; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões tipo parafuso-garra com terminal CAN (proteção contra toque) |
| Polos | 3 Polos |
| Tensão de controle (AC) | 220Vca-240Vca (50Hz) 230Vca-240Vca (60Hz) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 53 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Nominal Completa Não Reversa) |
| Status do produto do fabricante | Descontinuando |
| Equivalente a | S-N12(CX)AC230V |
| Produto substituído por | S-N12CX AC200V |
| Em conformidade com as normas | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos

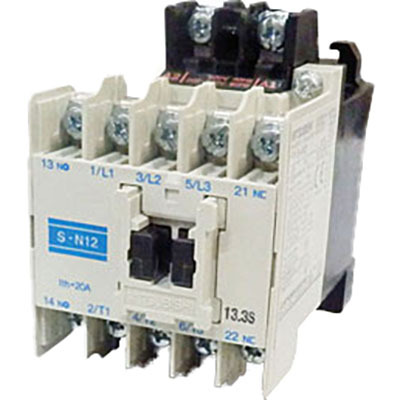

Este produto é um contator magnético da série MS-N da Mitsubishi Electric. O modelo S-N12CX AC230V é um substituto equivalente para o S-N12(CX)AC230V e está sendo descontinuado, com o modelo S-N12CX AC200V como seu sucessor. Para mais informações e soluções de automação, entre em contato conosco: https://mokka-sensors.com.br/#contato
