Visão geral

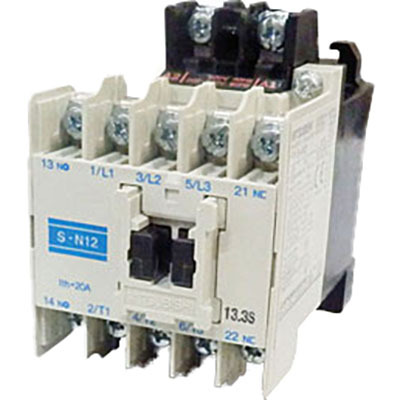

O contator magnético Mitsubishi Electric da série MS-N, com SKU S-N12CX AC200V, é um componente essencial para a partida direta (DOL) e controle de motores elétricos trifásicos. Projetado para confiabilidade e durabilidade, este dispositivo de 3 polos gerencia correntes nominais de até 12A em regime AC-3 para tensões de 380-440V, suportando potências de até 5.5kW em 440V.
A unidade possui uma bobina de controle com tensão de operação entre 200Vac e 240Vac, compatível com frequências de 50Hz e 60Hz. Sua configuração inclui 1 contato auxiliar normalmente aberto (NA) e 1 contato auxiliar normalmente fechado (NF), oferecendo flexibilidade para circuitos de comando e sinalização. As conexões são do tipo borne de parafuso com proteção contra toque (CAN term.), garantindo segurança na instalação.
Principais recursos
- Contator magnético para partida direta (DOL) e FVNR
- 3 polos
- Corrente nominal de 12A (AC-3 a 380-440V)
- Potência nominal de 5.5kW (AC-3 a 440V)
- Bobina de controle 200-240Vca (50/60Hz)
- 1 contato auxiliar NA + 1 contato auxiliar NF
- Conexões com borne de parafuso e proteção contra toque
- Montagem em trilho DIN ou superfície
- Largura de 53mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 13A (240Vca; AC-3) 12A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 20A (corrente contínua UL) 20A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vca; AC-3; IEC) 5.5kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (120Vca; Monofásico; UL) 1.5HP (240Vca; Monofásico; UL) 3HP (208Vca; Trifásico; UL) 3HP (240Vca; Trifásico; UL) 7.5HP (480Vca; Trifásico; UL) 7.5HP (600Vca; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões com borne de parafuso e proteção contra toque (CAN term.) |
| Polos | 3 polos |
| Tensão de controle (AC) | 200Vca-240Vca (50Hz/60Hz) (208Vca / 220Vca / 230Vca) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Número de circuitos Normalmente Abertos (NA) | 3 polos NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 53 mm |
| Durabilidade elétrica (com carga) | 1.000.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N12(CX)AC200V |
| Substitui | S-N12CX AC220V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é equivalente ao modelo S-N12(CX)AC200V e substitui o produto S-N12CX AC220V. Para mais informações ou para discutir suas necessidades, entre em contato conosco.
