### Especificações | Parâmetro | Valor | | :————————————- | :————————————————————————————— | | Marca principal | Mitsubishi Electric | | Função principal | Contator | | Série / nome da família do produto | Série MS-N | | Funções | Contator magnético | | Corrente nominal | 13A (240Vac; AC-3) 12A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 20A (UL corrente contínua) 20A (AC-1) | | Potência ativa nominal (kW) | 3.5kW (240Vac; AC-3; IEC) 5.5kW (440Vac; AC-3; IEC) | | Potência nominal (HP) | 1/2HP (120Vac; Monofásico; UL) 1.5HP (1-1/2HP) (240Vac; Monofásico; UL) 3HP (208Vac; Trifásico; UL) 3HP (240Vac; Trifásico; UL) 7.5HP (7-1/2HP) (480Vac; Trifásico; UL) 7.5HP (7-1/2HP) (600Vac; Trifásico; UL) | | Tensão nominal de operação (Ue) | 690 V | | Tipo de conexão | Conexões por terminal de parafuso | | Polos | 3 Polo(s) | | Tensão de controle (AC) | 346-380Vac (50Hz) 380Vac (60Hz) | | Modo de montagem | Trilho DIN / Superfície | | Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA | | Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF | | Número de circuitos Normalmente Abertos (NA) | 3 circuito(s) NA | | Grau de proteção | IP00 | | Largura líquida (mm) | 53 mm | | Durabilidade elétrica (com carga) | 1.000.000 operações | | Durabilidade mecânica (sem carga) | 10.000.000 operações | | Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Plena sem Reversão) | | Status do produto do fabricante | Em descontinuação | | Equivalente a | S-N12AC380V | | Produto substituído por | S-N12 AC400V | | Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) | ### Documentos * [Mitsubishi – MS-N – Catalog.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjAvMDEvMTQvMTgvMjEvMjEvY2VhNGNiN2YtMzc4Mi00NjU2LThmYjgtODk2ODkxZjgwZDAwL01pdHN1YmlzaGklMjAtJTIwTVMtTiUyMC0lMjBDYXRhbG9nLnBkZiJdXQ?sha=d6ab81ed7c31617b) Este contator é um modelo em descontinuação, sendo substituído pelo S-N12 AC400V. Para mais informações ou para discutir suas necessidades de projeto, entre em contato conosco. [Fale Conosco](https://mokka-sensors.com.br/#contato)
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | Contactor |
| Product series / family name | MS-N series |
| Functions | Magnetic contactor |
| Rated current | 13A (240Vac; AC-3) 12A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 20A (UL continuous current rating) 20A (AC-1) |
| Rated active power (kW) | 3.5kW (240Vac; AC-3; IEC) 5.5kW (440Vac; AC-3; IEC) |
| Rated power (HP) | 1/2HP (120Vac; Single-phase; UL) 1.5HP (1-1/2HP) (240Vac; Single-phase; UL) 3HP (208Vac; 3-phase; UL) 3HP (240Vac; 3-phase; UL) 7.5HP (7-1/2HP) (480Vac; 3-phase; UL) 7.5HP (7-1/2HP) (600Vac; 3-phase; UL) |
| Rated operating voltage (Ue) | 690 V |
| Connection type | Screw-clamp connections |
| Poles | 3 Pole(s) |
| Control Voltage (AC) | 346-380Vac (50Hz) 380Vac (60Hz) |
| Mounting mode | DIN rail Surface |
| Normally Open (NO) auxliary contacts | 1 NO contacts |
| Normally Closed (NC) auxiliary contacts | 1 NC contacts |
| Number of Normally Open (NO) circuits | 3 NO Pole(s) |
| Degree of protection | IP00 |
| Net Width (mm) | 53 mm |
| Electrical durability (with load) | 1 000 000 operations |
| Mechanical durability (at no load) | 10 000 000 operations |
| Application type | Direct On Line (DOL) FVNR (Full-Voltage Non-Rv.) |
| Manufacturer product status | Phasing out |

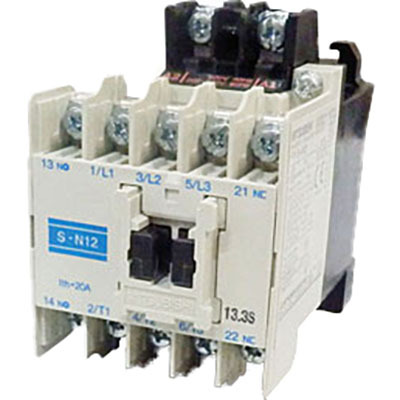

| Equivalent to | S-N12AC380V |
| Product replaced by | S-N12 AC400V |
| Compliant with standard(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
