Visão geral

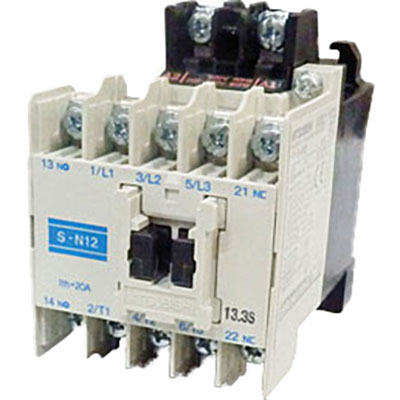

Contator magnético da série MS-N da Mitsubishi Electric, modelo S-N12 AC100V, projetado para aplicações de Partida Direta (DOL) e FVNR (Full-Voltage Non-Rv.). Possui 3 polos e capacidade de corrente nominal de 12A em AC-3 para tensões de 380Vac a 440Vac.
Este contator é capaz de gerenciar uma potência nominal de 5.5kW em 440Vac (AC-3) e 7.5HP em 480V (3 fases). A bobina de controle opera em uma faixa de tensão de 100Vac a 127Vac (50Hz/60Hz), comumente referenciada como 110Vac ou 120Vac. O equipamento conta com contatos auxiliares integrados, compostos por 1 contato Normalmente Aberto (NA) e 1 contato Normalmente Fechado (NF).
O método de conexão é por terminais tipo parafuso e a montagem pode ser realizada em trilho DIN ou em superfície. Sua largura é de 53mm.
Principais recursos
- Contator magnético trifásico
- Corrente nominal de 12A (AC-3 a 440V)
- Bobina de controle 100-127Vca
- 1 contato NA + 1 contato NF auxiliares
- Montagem em trilho DIN ou superfície
- Conexões por terminais de parafuso
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 13A (240Vac; AC-3) 12A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 20A (corrente contínua UL) 20A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vac; AC-3; IEC) 5.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (120Vac; Monofásico; UL) 1.5HP (1-1/2HP) (240Vac; Monofásico; UL) 3HP (208Vac; Trifásico; UL) 3HP (240Vac; Trifásico; UL) 7.5HP (7-1/2HP) (480Vac; Trifásico; UL) 7.5HP (7-1/2HP) (600Vac; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por terminais de parafuso |
| Polos | 3 Polos |
| Tensão de controle (AC) | 100Vac-127Vac (50Hz/60Hz) (110Vac / 120Vac) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Largura líquida (mm) | 53 mm |
| Durabilidade elétrica (com carga) | 1.000.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Full-Voltage Non-Rv.) |
| Status do produto do fabricante | Comercializado |
| Substitui | S-N12 AC120V |
| Equivalente a | S-N12AC100V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é equivalente ao S-N12AC100V e substitui o produto S-N12 AC120V.
Para mais informações ou para adquirir este produto, entre em contato conosco.
