Visão geral

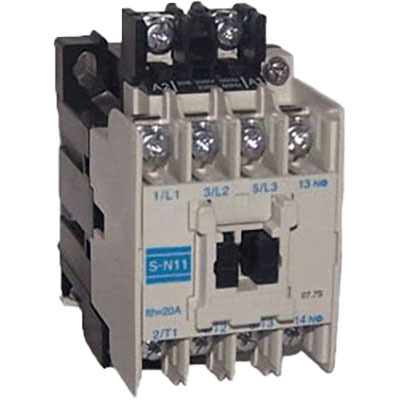

Este contator magnético da série MS-N da Mitsubishi Electric é projetado para aplicações de Partida Direta (DOL) e Tensão Total Sem Reversão (FVNR). Com construção robusta e confiabilidade reconhecida, ele se destina a aplicações industriais que exigem controle preciso de motores elétricos.
O contator opera com uma tensão de controle de 220Vac-240Vac (50Hz) ou 230Vac-240Vac (60Hz) e possui uma corrente nominal de 12A para a categoria AC-3 em tensões de 380Vac a 440Vac, suportando uma potência ativa de 5.5kW em 440Vac.
Conta com 3 polos e um contato auxiliar normalmente aberto (NA), oferecendo flexibilidade na configuração de circuitos de controle e sinalização. A conexão é realizada através de terminais de parafuso com proteção contra contato (CAN term.), garantindo segurança e instalação simplificada.
Principais recursos
- Contator magnético
- Série MS-N
- 3 polos
- 1 contato auxiliar NA
- Conexões por parafuso com proteção
- Montagem em trilho DIN ou superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 13A (240Vac; AC-3) 12A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 20A (corrente contínua UL) 20A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vac; AC-3; IEC) 5.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (120Vac; Monofásico; UL) 1.5HP (1-1/2HP) (240Vac; Monofásico; UL) 3HP (208Vac; Trifásico; UL) 3HP (240Vac; Trifásico; UL) 7.5HP (7-1/2HP) (480Vac; Trifásico; UL) 7.5HP (7-1/2HP) (600Vac; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por parafuso com terminal CAN (proteção contra contato) |
| Polos | 3 Polos |
| Tensão de Controle (CA) | 220Vac-240Vac (50Hz) 230Vac-240Vac (60Hz) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | 1.000.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Total Sem Reversão) |
| Status do produto do fabricante | Descontinuando |
| Equivalente a | S-N11(CX)AC230V |
| Produto substituído por | S-N11CX AC200V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este produto é equivalente ao modelo S-N11(CX)AC230V e está sendo substituído pelo modelo S-N11CX AC200V.
Entre em contato para mais informações.
