Visão geral

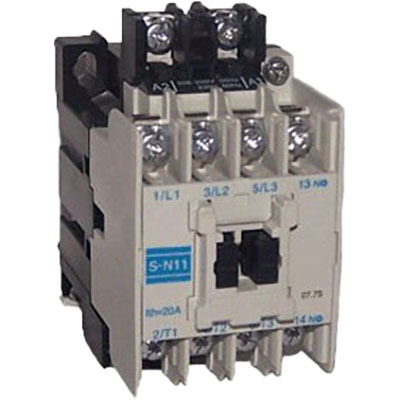

Este contator magnético da Mitsubishi Electric, série MS-N, é projetado para acionamento direto em linha (DOL) e para aplicações de inversão de tensão total (FVNR). Ele opera com três polos (3P) e possui uma corrente nominal de 12A para uso em AC-3 nas tensões de 380Vac, 400Vac, 415Vac e 440Vac. A potência nominal suportada é de 5.5kW a 440Vac (AC-3, IEC) ou 7.5HP (3 fases, UL) a 480Vac.
A bobina de controle deste dispositivo opera na faixa de 380Vac a 440Vac, tanto para 50Hz quanto para 60Hz, com foco nas tensões de 400Vac e 415Vac. Ele vem equipado com um contato auxiliar 1NA (Normalmente Aberto) para funções de controle e sinalização adicionais. As conexões são feitas por terminais de parafuso, e a montagem pode ser realizada em trilho DIN ou em superfície, com uma largura compacta de 43mm.
Principais recursos
- Contator magnético para acionamento direto em linha (DOL) e inversão de tensão total (FVNR)
- Três polos (3P)
- Corrente nominal de 12A (AC-3) para 380-440Vac
- Potência nominal de 5.5kW (AC-3, IEC) / 7.5HP (UL)
- Bobina de controle 380-440Vac (50/60Hz)
- 1 contato auxiliar NA (Normalmente Aberto)
- Conexões por terminais de parafuso
- Montagem em trilho DIN ou superfície
- Largura de 43mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 13A (240Vac; AC-3) 12A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 20A (corrente contínua UL) 20A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vac; AC-3; IEC) 5.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (120Vac; Monofásico; UL) 1.5HP (1-1/2HP) (240Vac; Monofásico; UL) 3HP (208Vac; 3 fases; UL) 3HP (240Vac; 3 fases; UL) 7.5HP (7-1/2HP) (480Vac; 3 fases; UL) 7.5HP (7-1/2HP) (600Vac; 3 fases; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Terminais de parafuso |
| Polos | 3 Polos |
| Tensão de Controle (CA) | 380Vac-440Vac (50Hz/60Hz) (400Vac / 415Vac) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Largura líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Direct On Line (DOL) FVNR (Full-Voltage Non-Rv.) |
| Status do produto do fabricante | Comercializado |
| Substitui | S-N11 AC380V |
| Equivalente a | S-N11AC400V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este produto substitui o modelo S-N11 AC380V e é equivalente ao S-N11AC400V.
