Principais recursos

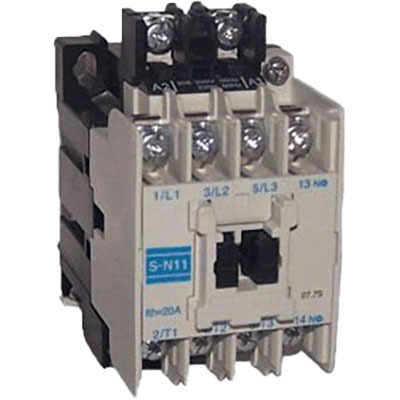

- Contator Magnético
- 3 polos
- Corrente nominal: 12A (AC-3 a 380-440V)
- Potência nominal: 5.5kW (AC-3 a 440V)
- Tensão de controle: 346-380Vca (50Hz) / 380Vca (60Hz)
- 1 Contato Auxiliar NA
- Conexões por borne com parafuso
- Montagem em trilho DIN ou superfície
- Largura: 43mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 13A (240Vca; AC-3) 12A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 20A (corrente contínua UL) 20A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vca; AC-3; IEC) 5.5kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (120Vca; Monofásico; UL) 1.5HP (1-1/2HP) (240Vca; Monofásico; UL) 3HP (208Vca; Trifásico; UL) 3HP (240Vca; Trifásico; UL) 7.5HP (7-1/2HP) (480Vca; Trifásico; UL) 7.5HP (7-1/2HP) (600Vca; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por borne com parafuso |
| Polos | 3 Polo(s) |
| Tensão de controle (CA) | 346-380Vca (50Hz) 380Vca (60Hz) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 1 Contato(s) NA |
| Número de circuitos Normalmente Abertos (NA) | 3 Circuito(s) NA |
| Grau de proteção | IP00 |
| Largura líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Direta Na Linha (DOL) FVNR (Full-Voltage Non-Rv.) |
| Status do produto do fabricante | Descontinuação gradual |
| Equivalente a | S-N11AC380V |
| Produto substituído por | S-N11 AC400V |
| Em conformidade com as normas | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
O produto S-N11 AC380V está em processo de descontinuação gradual, sendo substituído pelo modelo S-N11 AC400V.
