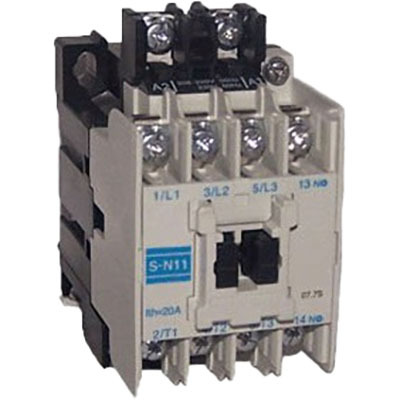

Contator Magnético Mitsubishi Electric MS-N S-N11 AC120V 12A 3P com 1 NO Contator Magnético Mitsubishi Electric MS-N S-N11 AC120V 12A 3P, 1 contato auxiliar Normalmente Aberto (NA), bobina de 110-120Vac, para montagem em trilho DIN ou superfície. SKU: S-N11 AC120V.—SEPARATOR—
Visão geral
Este contator magnético da série MS-N da Mitsubishi Electric é ideal para aplicações Direta em Linha (DOL) e FVNR (Full-Voltage Non-Rv.). Possui 3 polos (3P) e suporta uma corrente nominal de 12A sob a classificação AC-3 para tensões de 380 a 440Vac.
A capacidade de potência nominal atinge 5.5kW a 440Vac (conforme IEC AC-3) e 7.5HP a 480Vac em sistemas trifásicos (conforme UL). A bobina de controle funciona com tensões de 110-120Vac a 50Hz e 115-120Vac a 60Hz, contando com 1 contato auxiliar Normalmente Aberto (NA).
O equipamento apresenta conexões por borne de parafuso e uma largura de 43mm, permitindo instalação flexível em trilho DIN ou superfícies.
Principais recursos
- Contator magnético de 3 polos
- Corrente nominal de 12A (AC-3, 380-440Vac)
- Bobina de controle em 110-120Vac
- 1 contato auxiliar NA
- Montagem em trilho DIN ou superfície
- Largura de 43mm
- Conexões por borne de parafuso
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | MS-N series |
| Funções | Contator magnético |
| Corrente nominal | 13A (240Vac; AC-3) 12A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 20A (UL continuous current rating) 20A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vac; AC-3; IEC) 5.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (120Vac; Single-phase; UL) 1.5HP (1-1/2HP) (240Vac; Single-phase; UL) 3HP (208Vac; 3-phase; UL) 3HP (240Vac; 3-phase; UL) 7.5HP (7-1/2HP) (480Vac; 3-phase; UL) 7.5HP (7-1/2HP) (600Vac; 3-phase; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por borne de parafuso |
| Polos | 3 Pole(s) |
| Tensão de controle (AC) | 110Vac-120Vac (50Hz) 115-120Vac(60Hz) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 1 NA contacts |
| Número de circuitos Normalmente Abertos (NA) | 3 NA Pole(s) |
| Grau de proteção | IP00 |
| Largura líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Direct On Line (DOL) FVNR (Full-Voltage Non-Rv.) |
| Status do produto do fabricante | Phasing out |
| Equivalente a | S-N11AC120V |
| Produto substituído por | S-N11 AC100V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Observação: O produto S-N11 AC120V está sendo descontinuado e o modelo que o substitui é o S-N11 AC100V.
Entre em contato para mais informações.
