Visão geral

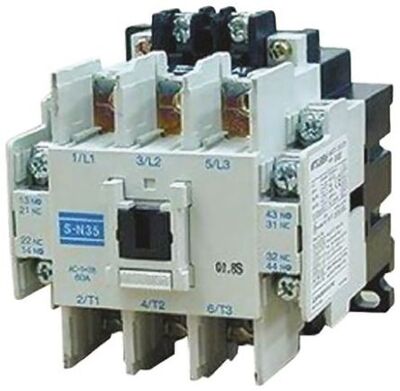

Este contator magnético da série MS-N da Mitsubishi Electric é projetado para operações Direta na Linha (DOL) e Tensão Total Sem Reversão (FVNR). Ele opera em corrente alternada, com uma corrente nominal de 40A sob as condições AC-3 (380-440Vca).
Com três polos, este dispositivo é capaz de gerenciar uma potência de 18,5kW em 440Vca (AC-3, IEC) e 20HP em 480Vca (trifásico, UL). A bobina de controle opera em uma faixa de tensão de 380 a 440Vca (50/60Hz), com valores específicos de 400Vca ou 415Vca.
O contator dispõe de 2 contatos auxiliares Normalmente Abertos (NA) e 2 contatos Normalmente Fechados (NF), conexões por terminal de parafuso, e pode ser montado em trilho DIN ou em superfície. Possui largura de 75mm.
Principais recursos
- Contator Magnético MS-N da Mitsubishi Electric
- Corrente nominal de 40A (AC-3)
- Tensão de bobina de 380-440Vca
- 3 polos
- 2 NA + 2 NF contatos auxiliares
- Montagem em trilho DIN ou superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 40A (240Vca; AC-3) 40A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 40A (capacidade de corrente contínua UL) 60A (AC-1) |
| Potência ativa nominal (kW) | 11kW (240Vca; AC-3; IEC) 18,5kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 2HP (120Vca; Monofásico; UL) 5HP (240Vca; Monofásico; UL) 10HP (208Vca; Trifásico; UL) 10HP (240Vca; Trifásico; UL) 20HP (480Vca; Trifásico; UL) 20HP (600Vca; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por terminal de parafuso |
| Polos | 3 Polos |
| Tensão de controle (CA) | 380Vca-440Vca (50Hz/60Hz) (400Vca / 415Vca) |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Largura líquida (mm) | 75 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Direta na Linha (DOL) FVNR (Tensão Total Sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N35AC400V |
| Substitui | S-N35 AC380V |
| Em conformidade com as normas | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este produto é equivalente ao S-N35AC400V e substitui o S-N35 AC380V.
