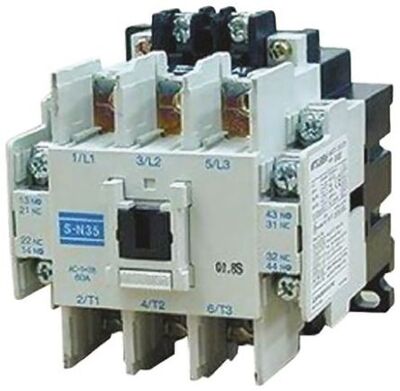

Contator Magnético Mitsubishi Electric MS-N 40A 200-240Vca S-N35 AC200V Contator Magnético Mitsubishi Electric MS-N S-N35 AC200V, 40A, 3 polos, com bobina de 200-240Vca e 2NA+2NF. Ideal para aplicações industriais.
Visão geral
Este contator magnético da série MS-N da Mitsubishi Electric é um dispositivo projetado para acionamento direto em linha (DOL) ou controle FVNR (tensão plena sem reversão). Ele opera como um componente fundamental em sistemas de controle elétrico industrial, garantindo o gerenciamento seguro e eficiente de cargas.
Com uma corrente nominal de 40A em diversas tensões AC-3 e potência nominal de até 18.5kW (440Vac AC-3 IEC), este contator é adequado para uma ampla gama de aplicações. A bobina de controle opera em uma faixa de 200 a 240Vca, tanto para 50Hz quanto para 60Hz, oferecendo flexibilidade de instalação.
O contator é equipado com 2 contatos auxiliares Normalmente Abertos (NA) e 2 contatos Normalmente Fechados (NF), além de conexões por borne de parafuso e montagem em trilho DIN ou superfície. Com largura de 75mm, ele se integra facilmente a painéis elétricos.
Principais recursos
- Contator magnético DOL / FVNR
- Série MS-N
- 3 polos
- Corrente nominal de 40A (AC-3)
- Potência nominal de 18.5kW (440Vac AC-3 IEC)
- Tensão da bobina de controle: 200-240Vca (50/60Hz)
- 2 contatos NA + 2 contatos NF
- Conexões por borne de parafuso
- Montagem em trilho DIN / superfície
- Largura de 75mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 40A (240Vac; AC-3) 40A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 40A (corrente contínua UL) 60A (AC-1) |
| Potência ativa nominal (kW) | 11kW (240Vac; AC-3; IEC) 18.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 2HP (120Vac; monofásico; UL) 5HP (240Vac; monofásico; UL) 10HP (208Vac; trifásico; UL) 10HP (240Vac; trifásico; UL) 20HP (480Vac; trifásico; UL) 20HP (600Vac; trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por borne de parafuso |
| Polos | 3 Polos |
| Tensão de controle (AC) | 200Vac-240Vac (50Hz/60Hz) (208Vac / 220Vac / 230Vac) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Largura líquida (mm) | 75 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Direto em Linha (DOL) FVNR (Tensão Plena Não-Rev.) |
| Status do produto do fabricante | Comercializado |
| Substitui | S-N35 AC220V |
| Equivalente a | S-N35AC200V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é um substituto direto para o modelo S-N35 AC220V e é equivalente ao S-N35AC200V.
Entre em contato para mais informações sobre este produto e suas aplicações.
