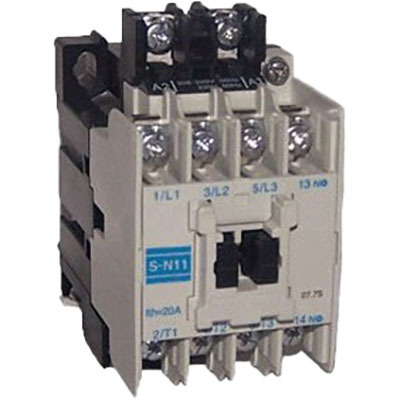

Contator Magnético Mitsubishi Electric S-N11 AC230V Contator Magnético Mitsubishi Electric MS-N, 3P, 12A (AC-3), 5.5kW (440V), Bobina 230Vca, 1NA. SKU: S-N11 AC230V. “`html
Visão geral
Contator magnético Mitsubishi Electric da série MS-N, projetado para aplicações de partida direta (DOL) e tensão total sem reversão (FVNR). Este contator de 3 polos (3P) opera com uma corrente nominal de 12A sob a categoria AC-3 a 380-440Vac, suportando uma potência de até 5.5kW a 440Vac segundo a norma IEC.
A bobina de comando opera em uma faixa de tensão de 220-240Vac (50Hz) ou 230-240Vac (60Hz). O dispositivo inclui um contato auxiliar normalmente aberto (1NA), conexões por borne parafuso e oferece flexibilidade de montagem em trilho DIN ou superfície, com uma largura de 43mm.
Principais recursos
- Contator magnético trifásico
- Capacidade de corrente de 12A (AC-3, 380-440V)
- Potência nominal de 5.5kW (440V, AC-3)
- Bobina de comando 230Vac
- 1 contato auxiliar NF
- Montagem em trilho DIN ou superfície
- Conexões por borne parafuso
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / Nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 13A (240Vac; AC-3) 12A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 20A (corrente contínua UL) 20A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vac; AC-3; IEC) 5.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (120Vac; monofásico; UL) 1.5HP (1-1/2HP) (240Vac; monofásico; UL) 3HP (208Vac; trifásico; UL) 3HP (240Vac; trifásico; UL) 7.5HP (7-1/2HP) (480Vac; trifásico; UL) 7.5HP (7-1/2HP) (600Vac; trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por borne parafuso |
| Polos | 3 polos |
| Tensão de controle (CA) | 220Vac-240Vac (50Hz) 230Vac-240Vac (60Hz) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Número de circuitos Normalmente Abertos (NA) | 3 polos NA |
| Grau de proteção | IP00 |
| Largura líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Total Sem Reversão) |
| Status do produto do fabricante | Descontinuação gradual |
| Equivalente a | S-N11AC230V |
| Produto substituído por | S-N11 AC200V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Observação: Este produto está em processo de descontinuação gradual. Verifique a disponibilidade e possíveis substituições. O produto substituído por este modelo é o S-N11 AC200V.
