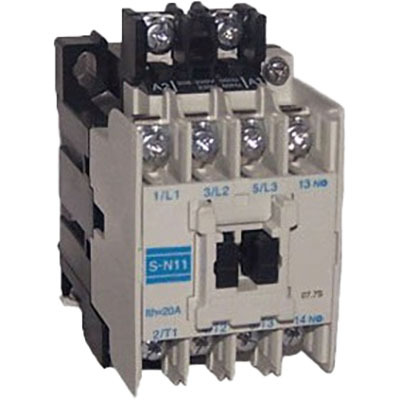

Contator Magnético Mitsubishi Electric MS-N 3P 12A 100-127Vca “`html
Visão geral
O contator magnético da série MS-N da Mitsubishi Electric é projetado para aplicações de partida direta (Direct On Line – DOL) ou controle de tensão integral sem reversão (FVNR). Com capacidade para 3 polos, este dispositivo oferece uma corrente nominal de 12A sob a classificação AC-3 para tensões de 380V a 440V, e suporta uma potência nominal de 5.5kW (440V, AC-3, IEC).
Possui uma bobina de controle com faixa de operação de 100Vac a 127Vac (50Hz/60Hz), acompanhada de um contato auxiliar NA (Normalmente Aberto). Sua construção permite conexões por meio de terminais de parafuso e montagem tanto em trilho DIN quanto em superfícies, com uma largura de 43mm.
Este modelo é um equivalente direto ao S-N11AC100V e substitui o produto S-N11 AC120V, mantendo os altos padrões de confiabilidade da Mitsubishi Electric.
Principais recursos
- Contator magnético de 3 polos
- Corrente nominal de 12A (AC-3, 440V)
- Potência nominal de 5.5kW (440V, AC-3, IEC)
- Bobina de controle: 100-127Vca
- 1 contato auxiliar Normalmente Aberto (NA)
- Conexões por terminais de parafuso
- Montagem em trilho DIN ou superfície
- Largura de 43mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 13A (240Vca; AC-3) 12A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 20A (corrente contínua UL) 20A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vca; AC-3; IEC) 5.5kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (120Vca; Monofásico; UL) 1.5HP (240Vca; Monofásico; UL) 3HP (208Vca; Trifásico; UL) 3HP (240Vca; Trifásico; UL) 7.5HP (480Vca; Trifásico; UL) 7.5HP (600Vca; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por terminais de parafuso |
| Polos | 3 Polos |
| Tensão de controle (AC) | 100Vca-127Vca (50Hz/60Hz) (110Vca / 120Vca) |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Largura líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Partida Direta (DOL) / FVNR (Tensão Integral Sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Substitui | S-N11 AC120V |
| Equivalente a | S-N11AC100V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é um equivalente ao S-N11AC100V e substitui o modelo S-N11 AC120V.
Para mais informações e aquisição, entre em contato conosco.
