Visão geral

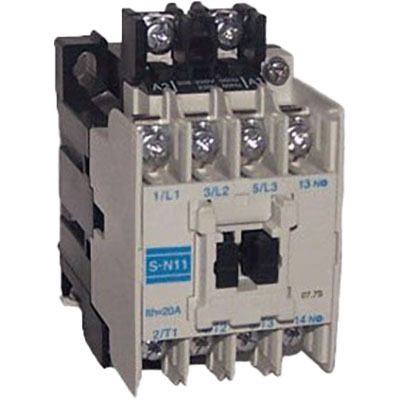

O contator magnético MS-N da Mitsubishi Electric, modelo S-N11CX AC120V, é um dispositivo de chaveamento de alta performance projetado para operações Direta em Linha (DOL) e FVNR (Tensão Total Não Reversa). Com 3 polos (3P), oferece uma corrente nominal de 12A em aplicações AC-3 (380-440Vac), suportando uma potência de 5.5kW em 440Vac (IEC) e 7.5HP em 480Vac (UL).
Este contator é ideal para o controle de motores elétricos e outras cargas em ambientes industriais. Sua bobina de controle opera em tensões de 110-120Vac (50Hz) ou 115-120Vac (60Hz), proporcionando flexibilidade na instalação. Inclui um contato auxiliar NA (Normalmente Aberto) para sinalização ou controle adicional, facilitando a integração em sistemas mais complexos.
Principais recursos
- Contator magnético trifásico (3P)
- Corrente nominal de 12A (AC-3)
- Potência de até 5.5kW (440Vac)
- Bobina de controle 110-120Vac
- 1 contato auxiliar NA
- Conexões por bornes com proteção contra toque
- Montagem em trilho DIN ou superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série/Família de produtos | MS-N series |
| Funções | Contator magnético |
| Corrente nominal | 13A (240Vac; AC-3) 12A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 20A (corrente contínua UL) 20A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vac; AC-3; IEC) 5.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (120Vac; Monofásico; UL) 1.5HP (1-1/2HP) (240Vac; Monofásico; UL) 3HP (208Vac; Trifásico; UL) 3HP (240Vac; Trifásico; UL) 7.5HP (7-1/2HP) (480Vac; Trifásico; UL) 7.5HP (7-1/2HP) (600Vac; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Bornes com proteção contra toque |
| Polos | 3 Polos |
| Tensão de controle (AC) | 110Vac-120Vac (50Hz) 115-120Vac(60Hz) |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Direta em Linha (DOL) FVNR |
| Status do produto do fabricante | Descontinuando |
| Equivalente a | S-N11(CX)AC120V |
| Produto substituído por | S-N11CX AC100V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é equivalente ao modelo S-N11(CX)AC120V e está sendo substituído pelo modelo S-N11CX AC100V.
Entre em contato para mais informações sobre o Contator Magnético Mitsubishi Electric S-N11CX AC120V.
