Visão geral

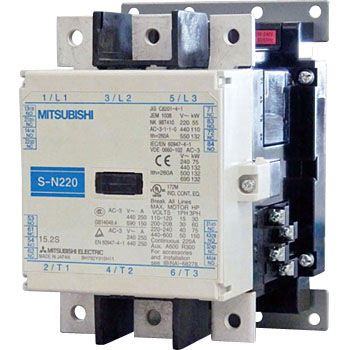

Contator magnético Mitsubishi Electric, série MS-N, para acionamento direto (DOL) ou FVNR (Full-Voltage Non-Reverse). Este dispositivo de 3 polos (3P) é ideal para controle de motores elétricos em aplicações industriais.
A unidade possui corrente nominal de 250A (nas faixas de 380-440Vac, AC-3) e potência nominal de 132kW (440Vac, AC-3, IEC). A bobina de controle opera na faixa de 460-550Vac (50Hz/60Hz), com tensões nominais de 480Vac, 500Vac e 525Vac.
Dispõe de 2 contatos auxiliares normalmente abertos (NA) e 2 contatos auxiliares normalmente fechados (NF), além de conexões mecânicas por terminais de parafuso. A montagem é superficial.
Principais recursos
- Contator Magnético
- Série MS-N
- 3 Polos
- Corrente Nominal: 250A (AC-3)
- Tensão de Controle: 460-550Vac
- 2 NA + 2 NF Contatos Auxiliares
- Conexões por Terminais de Parafuso
- Montagem Superficial
- Função: DOL / FVNR
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 250A (240Vac; AC-3) 250A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 220A (corrente contínua UL) 260A (AC-1) |
| Potência ativa nominal (kW) | 75kW (240Vac; AC-3; IEC) 132kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 15HP (120Vac; Monofásico; UL) 40HP (240Vac; Monofásico; UL) 60HP (208Vac; Trifásico; UL) 75HP (240Vac; Trifásico; UL) 150HP (480Vac; Trifásico; UL) 150HP (600Vac; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por terminais de parafuso |
| Polos | 3 Polos |
| Tensão de Controle (AC) | 460-550Vac (50Hz/60Hz) (480Vac / 500Vac / 525Vac nom.) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 5 000 000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Full-Voltage Non-Rv.) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N220AC500V |
| Em conformidade com normas | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator magnético é equivalente ao modelo S-N220AC500V. Para mais informações sobre compatibilidade ou substituições, consulte a documentação técnica.
Entre em contato para mais informações sobre este produto.
