Visão geral

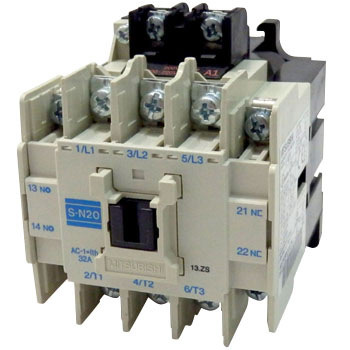

O contator magnético da série MS-N da Mitsubishi Electric, com SKU S-N20 AC380V, é um dispositivo robusto projetado para aplicações de ligação direta (DOL) ou em plena tensão sem reversão (FVNR). Este modelo opera com uma corrente nominal de 22A em regimes AC-3 (380-440Vac), suportando potências de até 11kW em 440Vac.
Equipado com uma bobina de controle para tensão de 346-380V AC (50Hz) ou 380V AC (60Hz), este contator de 3 polos oferece flexibilidade para diversas instalações. Seus contatos auxiliares integrados, compostos por 1 contato normalmente aberto (NA) e 1 contato normalmente fechado (NF), facilitam a interconexão em circuitos de comando e sinalização.
Com construção voltada para montagem em trilho DIN ou superfície e uma largura de 63mm, o S-N20 AC380V da Mitsubishi Electric garante uma instalação prática e eficiente. Sua capacidade de chaveamento e durabilidade elétrica e mecânica o tornam uma solução confiável para o controle de motores e outras cargas em ambientes industriais.
Principais recursos
- Contator Magnético Diretamente na Linha (DOL) / FVNR
- 3 Polos
- Corrente Nominal: 22A (AC-3, 380-440Vac)
- Potência Nominal: 11kW (AC-3, 440Vac)
- Tensão da Bobina de Controle: 346-380V AC (50Hz) / 380V AC (60Hz)
- 1 Contato Auxiliar NA + 1 Contato Auxiliar NF
- Conexões por Bornes com Parafuso
- Montagem em Trilho DIN ou Superfície
- Largura: 63mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 22A (240Vac; AC-3) 22A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 30A (corrente contínua UL) 32A (AC-1) |
| Potência ativa nominal (kW) | 5.5kW (240Vac; AC-3; IEC) 11kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1HP (120Vac; Monofásico; UL) 3HP (240Vac; Monofásico; UL) 5HP (208Vac; Trifásico; UL) 5HP (240Vac; Trifásico; UL) 10HP (480Vac; Trifásico; UL) 10HP (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por bornes com parafuso |
| Polos | 3 Polos |
| Tensão de Controle (AC) | 346-380Vac (50Hz) 380Vac (60Hz) |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Largura Líquida (mm) | 63 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Diretamente na Linha (DOL) FVNR (Plena Tensão sem Reversão) |
| Status do produto do fabricante | Descontinuação gradual |
| Equivalente a | S-N20AC380V |
| Produto substituído por | S-N20 AC400V |
| Em conformidade com padrão(ões) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é um equivalente ao modelo S-N20AC380V. O produto está em processo de descontinuação gradual e pode ser substituído pelo modelo S-N20 AC400V.
