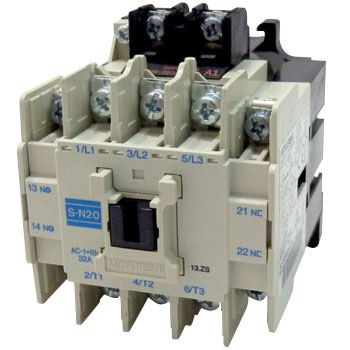

Contator Magnético Mitsubishi Electric S-N20 AC120V 22A 3P Contator magnético S-N20 AC120V da Mitsubishi Electric, 22A, 3 polos, 110-120Vca. Ideal para montagem em trilho DIN. Consulte especificações completas.
Visão geral
Contator magnético da série MS-N da Mitsubishi Electric, projetado para acionamento direto em linha (DOL) ou FVNR (Full-Voltage Non-Rv.). Este dispositivo de 3 polos possui corrente nominal de 22A em AC-3 para tensões de 380Vac a 440Vac, suportando até 11kW de potência nominal (440Vac, AC-3, IEC).
A bobina de controle opera na faixa de 110Vac-120Vac (50Hz) ou 115Vac-120Vac (60Hz). O contator inclui contatos auxiliares 1NO (normalmente aberto) e 1NC (normalmente fechado), com conexões por borne de parafuso. Sua montagem pode ser feita em trilho DIN ou em superfície, apresentando uma largura de 63mm.
Principais recursos
- Contator Magnético
- Série MS-N
- 3 polos
- Corrente nominal 22A (AC-3)
- Bobina de controle 110-120Vca
- 1 contato auxiliar NA + 1 NF
- Montagem em trilho DIN / Superfície
- Largura de 63mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 22A (240Vca; AC-3) 22A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 30A (corrente contínua UL) 32A (AC-1) |
| Potência ativa nominal (kW) | 5.5kW (240Vca; AC-3; IEC) 11kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 1HP (120Vca; Monofásico; UL) 3HP (240Vca; Monofásico; UL) 5HP (208Vca; Trifásico; UL) 5HP (240Vca; Trifásico; UL) 10HP (480Vca; Trifásico; UL) 10HP (600Vca; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por borne de parafuso |
| Polos | 3 Polos |
| Tensão de controle (AC) | 110Vca-120Vca (50Hz) 115-120Vca (60Hz) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Largura líquida (mm) | 63 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Direto em Linha (DOL) FVNR (Full-Voltage Non-Rv.) |
| Status do produto do fabricante | Em descontinuação |
| Equivalente a | S-N20AC120V |
| Produto substituído por | S-N20 AC100V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é equivalente ao modelo S-N20AC120V e é substituído pelo modelo S-N20 AC100V.
