Visão geral

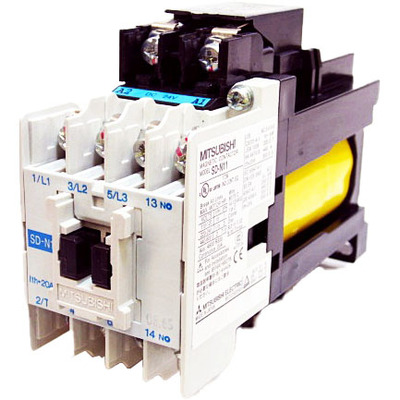

Este é um contator magnético da série MS-N da Mitsubishi Electric, projetado para aplicações de Partida Direta (DOL) e Full-Voltage Non-Reversing (FVNR). Ele opera com uma corrente nominal de 20A (UL) e possui 3 polos.
Equipado com uma bobina de controle de 24Vdc, este contator inclui 1 contato auxiliar Normalmente Aberto (NA) e possui conexões do tipo terminal de parafuso com proteção contra toque acidental (finger protection).
Com largura de 43mm, oferece versatilidade para montagem tanto em trilho DIN quanto em superfícies, sendo equivalente ao modelo SD-N11(CX)ULDC24V.
Principais recursos
- Contator magnético
- Corrente nominal de 20A (UL)
- 3 polos
- Bobina de controle 24Vdc
- 1 contato auxiliar NA
- Conexões por parafuso com proteção
- Montagem em trilho DIN ou superfície
- Largura de 43mm
- Classificação de proteção IP20
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 20A (UL) |
| Potência nominal (HP) | 1/2HP (120Vac; Monofásico; UL) 1.5HP (1-1/2HP) (240Vac; Monofásico; UL) 3HP (208Vac; Trifásico; UL) 3HP (240Vac; Trifásico; UL) 7.5HP (7-1/2HP) (480Vac; Trifásico; UL) 7.5HP (7-1/2HP) (600Vac; Trifásico; UL) |
| Tipo de conexão | Conexões por terminal de parafuso com proteção contra toque (finger protection) |
| Polos | 3 Polos |
| Tensão de controle (CC) | 24Vcc |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 1 Contato NA |
| Número de circuitos Normalmente Abertos (NA) | 3 Circuitos NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 43 mm |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Full-Voltage Non-Rv.) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | SD-N11(CX)ULDC24V |
| Em conformidade com a(s) norma(s) | cULus UL Listed cUL |
Documentos
Este contator é um substituto direto para o modelo SD-N11(CX)ULDC24V.
Para mais informações ou para discutir suas necessidades de automação, entre em contato conosco.
