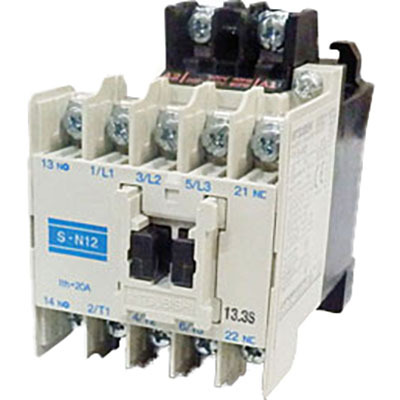

Contator Magnético Mitsubishi Electric MS-N 12A 3P 120Vca 2NA S-N12CX Contator magnético Mitsubishi Electric S-N12CX, 3 polos, 12A (AC-3) e 120Vca de bobina, com 2 contatos NA. Ideal para partidas diretas de motores. ## Visão geral Este é um contator magnético da série MS-N da Mitsubishi Electric, projetado para aplicações de partida direta de motores (DOL) e acionamento em tensão plena sem reversão (FVNR). Ele opera com uma corrente nominal de 12A nas condições AC-3 (380Vac a 440Vac) e possui 3 polos principais. A bobina de controle opera em uma faixa de tensão de 110Vac-120Vac (50Hz) e 115-120Vac (60Hz). O dispositivo inclui 2 contatos auxiliares Normalmente Abertos (NA), oferecendo flexibilidade na configuração de circuitos de controle e sinalização. As conexões são do tipo parafuso com proteção contra toque acidental (CAN term.). Com largura de 53mm, este contator é adequado para montagem em trilho DIN ou em superfície. O fabricante indica que este produto está em fase de descontinuação, com um substituto especificado. ### Principais recursos * Contator magnético trifásico * Corrente nominal de 12A (AC-3) * Tensão de bobina de 110-120Vac * 2 contatos auxiliares Normalmente Abertos (NA) * Conexões tipo parafuso com proteção contra toque * Montagem em trilho DIN ou superfície * Largura de 53mm ### Especificações | Parâmetro | Valor | | :——————————————- | :————————————————————————————————- | | Marca Principal | Mitsubishi Electric | | Função principal | Contator | | Série do produto / Nome da família | Série MS-N | | Funções | Contator magnético | | Corrente nominal | 13A (240Vca; AC-3) 12A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 20A (corrente contínua UL) 20A (AC-1) | | Potência ativa nominal (kW) | 3.5kW (240Vca; AC-3; IEC) 5.5kW (440Vca; AC-3; IEC) | | Potência nominal (HP) | 1/2HP (120Vca; Monofásico; UL) 1.5HP (1-1/2HP) (240Vca; Monofásico; UL) 3HP (208Vca; Trifásico; UL) 3HP (240Vca; Trifásico; UL) 7.5HP (7-1/2HP) (480Vca; Trifásico; UL) 7.5HP (7-1/2HP) (600Vca; Trifásico; UL) | | Tensão operacional nominal (Ue) | 690 V | | Tipo de conexão | Conexões tipo parafuso com terminação CAN (proteção contra toque) | | Polos | 3 polos | | Tensão de controle (CA) | 110Vca-120Vca (50Hz) 115-120Vca (60Hz) | | Modo de montagem | Trilho DIN / Superfície | | Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA | | Número de circuitos Normalmente Abertos (NA) | 3 polos NA | | Grau de proteção | IP20 | | Largura líquida (mm) | 53 mm | | Durabilidade elétrica (com carga) | 1.000.000 operações | | Durabilidade mecânica (sem carga) | 10.000.000 operações | | Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Plena Sem Reversão) | | Status do produto do fabricante | Em fase de descontinuação | | Equivalente a | S-N12(CX)AC120V2A | | Produto substituído por | S-N12CX AC100V(2a) | | Em conformidade com a(s) norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) | ### Documentos * [Mitsubishi – MS-N – Catalog.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjAvMDEvMTQvMTgvMjEvMjEvY2VhNGNiN2YtMzc4Mi00NjU2LThmYjgtODk2ODkxZjgwZDAwL01pdHN1YmlzaGklMjAtJTIwTVMtTiUyMC0lMjBDYXRhbG9nLnBkZiJdXQ?sha=d6ab81ed7c31617b) Este contator é equivalente ao modelo S-N12(CX)AC120V2A e foi substituído pelo modelo S-N12CX AC100V(2a). — Entre em contato para mais informações sobre esta linha de produtos.
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | Contactor |
| Product series / family name | MS-N series |
| Functions | Magnetic contactor |
| Rated current | 13A (240Vac; AC-3) 12A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 20A (UL continuous current rating) 20A (AC-1) |
| Rated active power (kW) | 3.5kW (240Vac; AC-3; IEC) 5.5kW (440Vac; AC-3; IEC) |
| Rated power (HP) | 1/2HP (120Vac; Single-phase; UL) 1.5HP (1-1/2HP) (240Vac; Single-phase; UL) 3HP (208Vac; 3-phase; UL) 3HP (240Vac; 3-phase; UL) 7.5HP (7-1/2HP) (480Vac; 3-phase; UL) 7.5HP (7-1/2HP) (600Vac; 3-phase; UL) |
| Rated operating voltage (Ue) | 690 V |
| Connection type | Screw-clamp connections with CAN term. (finger protection) |
| Poles | 3 Pole(s) |
| Control Voltage (AC) | 110Vac-120Vac (50Hz) 115-120Vac(60Hz) |
| Mounting mode | DIN rail Surface |
| Normally Open (NO) auxliary contacts | 2 NO contacts |
| Number of Normally Open (NO) circuits | 3 NO Pole(s) |
| Degree of protection | IP20 |
| Net Width (mm) | 53 mm |
| Electrical durability (with load) | 1 000 000 operations |
| Mechanical durability (at no load) | 10 000 000 operations |
| Application type | Direct On Line (DOL) FVNR (Full-Voltage Non-Rv.) |
| Manufacturer product status | Phasing out |
| Equivalent to | S-N12(CX)AC120V2A |
| Product replaced by | S-N12CX AC100V(2a) |
| Compliant with standard(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
