Visão geral

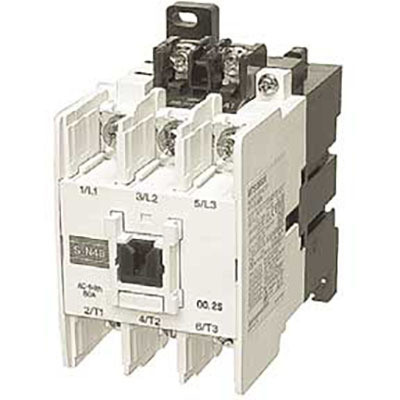

O contator magnético compacto MS-N da Mitsubishi Electric é projetado para aplicações de acionamento direto em linha (DOL) e partida direta, reversão ou não reversão (FVNR). Com 3 polos (3P), ele gerencia correntes nominais de 32A sob a categoria AC-3 em tensões de 380V a 440V.
Este contator é equipado com uma bobina de controle com tensão de operação entre 220-240Vca para 50Hz e 230-240Vca para 60Hz, assegurando compatibilidade com diversas fontes de alimentação. As conexões por parafuso garantem uma fixação segura e confiável dos condutores.
Principais recursos
- Contator magnético compacto
- 3 polos (3P)
- Corrente nominal 32A (AC-3)
- Tensão de controle 220-240Vca
- Conexões por parafuso
- Montagem em superfície
- Aplicações DOL / FVNR
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético compacto |
| Corrente nominal | 39A (220-240Vca; AC-3) 32A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 24A (500Vca; AC-3) 12A (690Vca; AC-3) 60A (AC-1) |
| Potência ativa nominal (kW) | 11kW (240Vca; AC-3; IEC) 15kW (440Vca; AC-3; IEC) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por parafuso |
| Polos | 3 Polo(s) |
| Tensão de controle (AC) | 220Vca-240Vca (50Hz) 230Vca-240Vca (60Hz) |
| Modo de montagem | Superfície |
| Número de circuitos Normalmente Abertos (NA) | 3 Polo(s) NA |
| Grau de proteção | IP00 |
| Durabilidade elétrica (com carga) | 1.000.000 operações |
| Durabilidade mecânica (sem carga) | 5.000.000 operações |
| Tipo de aplicação | Direto na Linha (DOL) FVNR (Tensão Plena Não Reversível) |
| Status do produto do fabricante | Descontinuando |
| Equivalente a | S-N38AC230V |
| Produto substituído por | S-N38 AC200V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC NK (Nippon Kaiji Kyokai) |
Documentos
O produto é equivalente ao S-N38AC230V e o produto que o substitui é o S-N38 AC200V.
Para mais informações e detalhes técnicos, entre em contato conosco.
