Visão geral

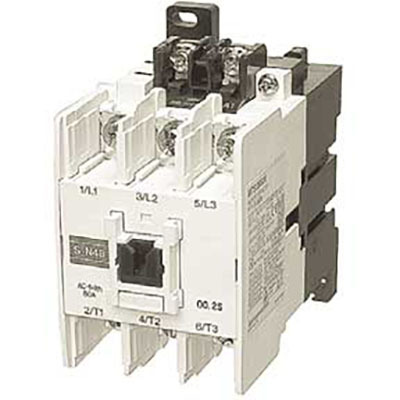

Este contator magnético compacto da linha MS-N da Mitsubishi Electric é projetado para operações diretas em linha (DOL) e tensão total sem reversão (FVNR). Com 3 polos, ele oferece uma corrente nominal de 32A sob condições AC-3 para tensões de 380Vac a 440Vac, suportando uma potência nominal de 15kW em 440Vac (AC-3 IEC).
A unidade possui uma bobina de controle de 208Vac e conexões por bornes de parafuso, facilitando a instalação. Projetado para montagem em superfície, este contator é uma solução robusta e confiável para diversas aplicações industriais, equivalente ao modelo S-N38AC208V.
Principais recursos
- Contator magnético compacto
- Aplicações: DOL / FVNR
- 3 polos
- Conexões por bornes de parafuso
- Montagem em superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético compacto |
| Corrente nominal | 39A (220-240Vac; AC-3) 32A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 24A (500Vac; AC-3) 12A (690Vac; AC-3) 60A (AC-1) |
| Potência ativa nominal (kW) | 11kW (240Vac; AC-3; IEC) 15kW (440Vac; AC-3; IEC) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por bornes de parafuso |
| Polos | 3 Polo(s) |
| Tensão de controle (AC) | 208Vac |
| Modo de montagem | Superfície |
| Número de circuitos Normalmente Abertos (NA) | 3 Polo(s) NA |
| Grau de proteção | IP00 |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 5 000 000 operações |
| Tipo de aplicação | DOL (Direct On Line) FVNR (Full-Voltage Non-Rv.) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N38AC208V |
| Em conformidade com normas | CE TUV Rheinland cULus UL Listed cUL CCC NK (Nippon Kaiji Kyokai) |
Documentos
Este produto é equivalente ao S-N38AC208V.
