Visão geral

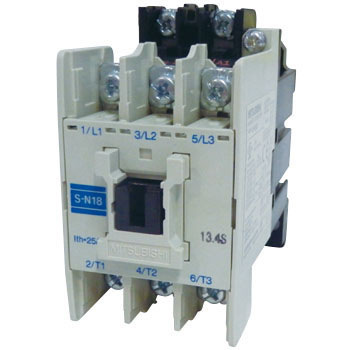

Este contator magnético compacto da série MS-N, fabricado pela Mitsubishi Electric, é projetado para operações de Partida Direta (DOL) e FVNR (Tensão Total Não Reversa). Possui 3 polos e suporta uma corrente nominal de 16A em AC-3 (440Vac), com uma capacidade de potência nominal de 7.5kW em 440Vac (AC-3 IEC).
A bobina de controle opera em uma faixa de 200Vac a 240Vac (50Hz/60Hz), cobrindo tensões comuns como 208Vac, 220Vac e 230Vac. As conexões são do tipo terminal de parafuso com proteção contra contato acidental (finger protection) e é adequado para montagem em superfície.
Principais recursos
- Contator magnético compacto
- 3 polos (3P)
- Corrente nominal 16A (AC-3)
- Tensão de controle 200-240Vac
- Conexões de terminal de parafuso com proteção
- Montagem em superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético compacto |
| Corrente nominal | 18A (220-240Vac; AC-3) 16A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 13A (500Vac; AC-3) 9A (690Vac; AC-3) 30A (corrente contínua UL) 25A (AC-1) |
| Potência ativa nominal (kW) | 4.5kW (240Vac; AC-3; IEC) 7.5kW (440Vac; AC-3; IEC) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões de terminal de parafuso com terminal CAN (proteção contra contato) |
| Polos | 3 Polo(s) |
| Tensão de Controle (AC) | 200Vac-240Vac (50Hz/60Hz) (208Vac / 220Vac / 230Vac) |
| Modo de montagem | Superfície |
| Número de circuitos Normalmente Abertos (NA) | 3 NA Polo(s) |
| Grau de proteção | IP20 |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Total Não Reversa) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N18(CX)AC200V |
| Substitui | S-N18CX AC220V |
| Em conformidade com padrão(ões) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator magnético compacto é equivalente ao modelo S-N18(CX)AC200V e substitui o produto S-N18CX AC220V. Entre em contato para mais informações ou para solicitar orçamentos.
