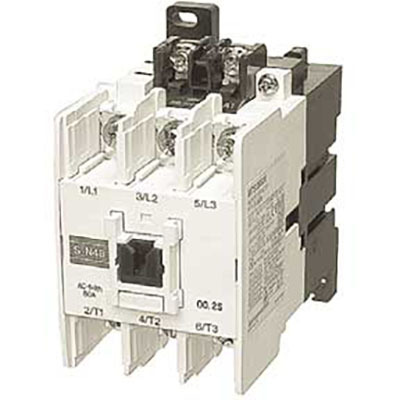

Contator Magnético Compacto Mitsubishi Electric 40A 3P 220-240Vca Contator magnético compacto Mitsubishi Electric MS-N, SKU S-N48 AC230V. Ideal para aplicações DOL/FVNR, com 3 polos, corrente nominal de 40A e tensão de controle de 220-240Vca. Conexões por borne parafuso e montagem em superfície. ## Visão geral Este é um contator magnético compacto da série MS-N, fabricado pela Mitsubishi Electric. Projetado para operação Direta em Rede (DOL) e Tensão Total Sem Reversão (FVNR), este dispositivo de 3 polos é adequado para gerenciar cargas elétricas. Possui uma corrente nominal de 40A (AC-3 a 380-440Vac) e uma potência nominal de 18.5kW (a 440Vac, AC-3, conforme norma IEC). A bobina de controle opera com uma tensão de 220-240Vca (50Hz) ou 230-240Vca (60Hz). As conexões são feitas por borne parafuso, facilitando a instalação. O método de montagem é em superfície, e o contator apresenta um grau de proteção IP00. Este contator da Mitsubishi Electric é equivalente ao modelo S-N48AC230V e é uma solução robusta para diversas aplicações industriais que requerem controle de circuitos elétricos de potência. ### Principais recursos * Contator magnético compacto * 3 polos * Corrente nominal de 40A (380-440Vac; AC-3) * Potência nominal de 18.5kW (440Vac; AC-3; IEC) * Tensão da bobina de controle 220-240Vca (50/60Hz) * Conexões por borne parafuso * Montagem em superfície * Aplicações: Direta em Rede (DOL) / Tensão Total Sem Reversão (FVNR) ### Especificações | Parâmetro | Valor | | :——————————– | :—————————————————————– | | Marca principal | Mitsubishi Electric | | Função principal | Contator | | Série / nome da família do produto | Série MS-N | | Funções | Contator magnético compacto | | Corrente nominal | 50A (220-240Vca; AC-3) 40A (380-400-415-440Vca; AC-3) 32A (500Vca; AC-3) 17A (690Vca; AC-3) 80A (AC-1) | | Potência ativa nominal (kW) | 15kW (240Vca; AC-3; IEC) 18.5kW (440Vca; AC-3; IEC) | | Tensão operacional nominal (Ue) | 690 V | | Tipo de conexão | Conexões por borne parafuso | | Polos | 3 polos | | Tensão de controle (AC) | 220-240Vca (50Hz) 230-240Vca (60Hz) | | Modo de montagem | Superfície | | Número de circuitos Normalmente Abertos (NA) | 3 polos NA | | Grau de proteção | IP00 | | Durabilidade elétrica (com carga) | 1 000 000 operações | | Durabilidade mecânica (sem carga) | 5 000 000 operações | | Tipo de aplicação | Direta em Rede (DOL) FVNR (Tensão Total Sem Reversão) | | Status do produto do fabricante | Sendo descontinuado | | Equivalente a | S-N48AC230V | | Produto substituído por | S-N48 AC200V | | Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC NK (Nippon Kaiji Kyokai) | ### Documentos * [Mitsubishi – MS-N – Catalog.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjAvMDEvMTQvMTgvMjEvMjEvY2VhNGNiN2YtMzc4Mi00NjU2LThmYjgtODk2ODkxZjgwZDAwL01pdHN1YmlzaGklMjAtJTIwTVMtTiUyMC0lMjBDYXRhbG9nLnBkZiJdXQ?sha=d6ab81ed7c31617b) Este contator é identificado pelo SKU S-N48 AC230V. O modelo S-N48 AC200V é o produto que substitui este item. Para mais informações e suporte, entre em contato conosco. [https://mokka-sensors.com.br/#contato](https://mokka-sensors.com.br/#contato)
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | Contactor |
| Product series / family name | MS-N series |
| Functions | Compact magnetic contactor |
| Rated current | 50A (220-240Vac; AC-3) 40A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 32A (500Vac; AC-3) 17A (690Vac; AC-3) 80A (AC-1) |
| Rated active power (kW) | 15kW (240Vac; AC-3; IEC) 18.5kW (440Vac; AC-3; IEC) |
| Rated operating voltage (Ue) | 690 V |
| Connection type | Screw-clamp connections |
| Poles | 3 Pole(s) |
| Control Voltage (AC) | 220Vac-240Vac (50Hz) 230Vac-240Vac (60Hz) |
| Mounting mode | Surface |
| Number of Normally Open (NO) circuits | 3 NO Pole(s) |
| Degree of protection | IP00 |
| Electrical durability (with load) | 1 000 000 operations |
| Mechanical durability (at no load) | 5 000 000 operations |
| Application type | Direct On Line (DOL) FVNR (Full-Voltage Non-Rv.) |
| Manufacturer product status | Phasing out |
| Equivalent to | S-N48AC230V |
| Product replaced by | S-N48 AC200V |
| Compliant with standard(s) | CE TUV Rheinland cULus UL Listed cUL CCC NK (Nippon Kaiji Kyokai) |
