Visão geral

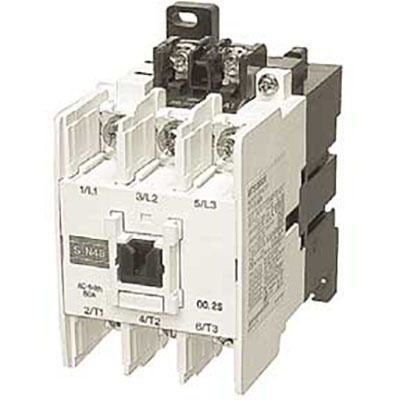

Este é um contator magnético compacto da série MS-N da Mitsubishi Electric, projetado para aplicações de acionamento direto em linha (DOL) ou de tensão plena sem reversão (FVNR). Com 3 polos, ele é ideal para a interrupção e o fechamento de circuitos elétricos.
O dispositivo possui uma corrente nominal de 40A em AC-3 (380Vca a 440Vca) e é capaz de manobrar potências de até 18,5kW a 440Vca (AC-3, IEC). Sua bobina de controle opera com tensão de 208Vca, e as conexões são do tipo borne parafuso, facilitando a instalação.
Este modelo é equivalente ao S-N48AC208V, oferecendo uma solução robusta e confiável para diversas aplicações industriais onde a segurança e a eficiência são primordiais.
Principais recursos
- Contator magnético compacto
- 3 polos
- Corrente nominal de 40A (AC-3, 380-440Vca)
- Potência nominal de 18,5kW (AC-3, 440Vca)
- Tensão da bobina de 208Vca
- Conexões por borne parafuso
- Montagem em superfície
- Função DOL/FVNR
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético compacto |
| Corrente nominal | 50A (220-240Vca; AC-3) 40A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 32A (500Vca; AC-3) 17A (690Vca; AC-3) 80A (AC-1) |
| Potência ativa nominal (kW) | 15kW (240Vca; AC-3; IEC) 18,5kW (440Vca; AC-3; IEC) |
| Tipo de conexão | Conexões por borne parafuso |
| Polos | 3 Polo(s) |
| Tensão de Controle (AC) | 208Vca |
| Modo de montagem | Superfície |
| Número de circuitos Normalmente Abertos (NA) | 3 Polo(s) NA |
| Grau de proteção | IP00 |
| Tipo de aplicação | Acionamento Direto em Linha (DOL) FVNR (Tensão Plena Sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N48AC208V |
Documentos
Este contator magnético é projetado para ser compatível com sistemas de controle industrial padrão e oferece desempenho confiável em aplicações exigentes. Não há informações explícitas sobre substituições diretas ou compatibilidades específicas além do equivalente mencionado.
Entre em contato conosco para mais informações sobre este produto ou para discutir suas necessidades de aplicação.
