Visão geral

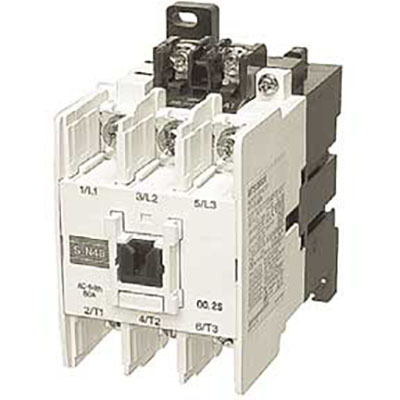

Este é um contator magnético compacto da série MS-N da Mitsubishi Electric, projetado para aplicações de partida direta (Direct On Line – DOL) e inversão de tensão sem retorno (FVNR – Full-Voltage Non-Rv.). Com 3 polos (3P), o dispositivo oferece uma corrente nominal de 40A em regime AC-3 para tensões entre 380Vca e 440Vca.
O contator é capaz de gerenciar uma potência nominal de 18.5kW em 440Vca (AC-3, norma IEC). A bobina de controle opera em uma faixa de tensão de 110-120Vca a 50Hz e 115-120Vca a 60Hz, utilizando conexões do tipo bornes de parafuso para uma fixação segura.
Projetado para montagem em superfície, este contator é uma solução robusta e confiável para controle de motores elétricos, compatível com o modelo S-N48AC120V.
Principais recursos
- Contator magnético compacto
- 3 polos (3P)
- Corrente nominal 40A (AC-3, 380-440Vca)
- Potência nominal 18.5kW (AC-3, 440Vca)
- Tensão de controle 110-120Vca (50/60Hz)
- Conexões por bornes de parafuso
- Montagem em superfície
- Aplicações DOL / FVNR
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | MS-N series |
| Funções | Contator magnético compacto |
| Corrente nominal | 50A (220-240Vca; AC-3) 40A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 32A (500Vca; AC-3) 17A (690Vca; AC-3) 80A (AC-1) |
| Potência ativa nominal (kW) | 15kW (240Vca; AC-3; IEC) 18.5kW (440Vca; AC-3; IEC) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por bornes de parafuso |
| Polos | 3 Pole(s) |
| Tensão de Controle (AC) | 110Vac-120Vac (50Hz) 115-120Vac(60Hz) |
| Modo de montagem | Superfície |
| Número de circuitos Normalmente Abertos (NA) | 3 NA Pole(s) |
| Grau de proteção | IP00 |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 5 000 000 operações |
| Tipo de aplicação | Direct On Line (DOL) FVNR (Full-Voltage Non-Rv.) |
| Status do produto do fabricante | Phasing out |
| Equivalente a | S-N48AC120V |
| Produto substituído por | S-N48 AC100V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é o equivalente ao modelo S-N48AC120V e está sendo substituído pelo S-N48 AC100V.
Entre em contato conosco para mais informações ou para solicitar um orçamento.
