Visão geral

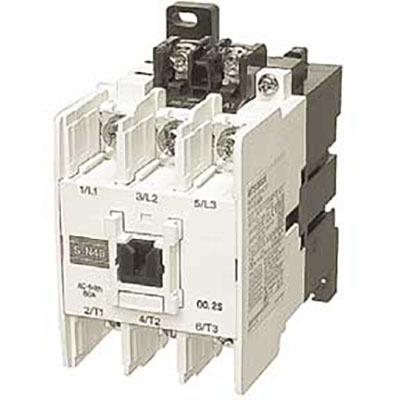

Este contator magnético compacto, pertencente à série MS-N da Mitsubishi Electric, foi projetado para aplicações de Partida Direta em Linha (DOL) ou Tensão Nominal Completa sem Reversão (FVNR). Possui 3 polos (3P) e corrente nominal de 32A (para AC-3 em 380-440Vca), sendo adequado para potências de até 15kW em 440Vca.
A bobina de comando opera com tensão de 440Vca (50Hz/60Hz) e as conexões são feitas através de terminais com parafusos e proteção contra contato acidental dos dedos (CAN term.), garantindo segurança durante a instalação e manutenção. O contator é destinado à montagem em superfície.
É um componente equivalente ao modelo S-N38(CX)AC440V e está em fase de descontinuação, sendo substituído pelo modelo S-N38CX AC400V.
Principais recursos
- Contator magnético compacto
- 3 polos (3P)
- Corrente nominal de 32A (AC-3, 380-440Vca)
- Potência nominal de 15kW (AC-3, 440Vca)
- Bobina de comando 440Vca
- Conexões com terminais de parafuso e proteção contra toque
- Montagem em superfície
- Grau de proteção IP20
- Aplicações DOL / FVNR
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético compacto |
| Corrente nominal | 39A (220-240Vca; AC-3) 32A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 24A (500Vca; AC-3) 12A (690Vca; AC-3) 60A (AC-1) |
| Potência ativa nominal (kW) | 11kW (240Vca; AC-3; IEC) 15kW (440Vca; AC-3; IEC) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Terminais de parafuso com proteção CAN (contra toque acidental dos dedos) |
| Polos | 3 Polos |
| Tensão de controle (AC) | 440Vca (50Hz/60Hz) |
| Modo de montagem | Superfície |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP20 |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 5 000 000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Nominal Completa sem Reversão) |
| Status do produto do fabricante | Em fase de descontinuação |
| Equivalente a | S-N38(CX)AC440V |
| Produto substituído por | S-N38CX AC400V |
| Em conformidade com a(s) norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC NK (Nippon Kaiji Kyokai) |
Documentos
Este produto é equivalente ao S-N38(CX)AC440V e está sendo substituído pelo S-N38CX AC400V.
