Visão geral

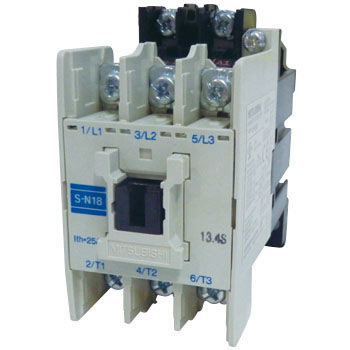

Este contator magnético compacto da série MS-N da Mitsubishi Electric é uma solução robusta para controle de motores elétricos em aplicações de partida direta (DOL) e tensão plena sem reversão (FVNR). Com três polos (3P) e capacidade nominal de corrente de 16A nas condições AC-3 (para tensões de 380V a 440V), ele é adequado para comandar cargas de até 7.5kW em 440V.
Projetado para montagem em superfície, o contator utiliza conexões por borne de mola (screw-clamp), facilitando a instalação e manutenção. Sua bobina de controle opera em uma ampla faixa de tensão, aceitando 110Vca-120Vca (50Hz) e 115Vca-120Vca (60Hz), garantindo versatilidade para diferentes redes elétricas.
Principais recursos
- Contator magnético compacto de 3 polos
- Corrente nominal de 16A (AC-3) em 380-440Vca
- Potência nominal de 7.5kW (AC-3) em 440Vca
- Bobina de controle 110-120Vca (50/60Hz)
- Conexões por borne de mola (screw-clamp)
- Montagem em superfície
- Função: Partida Direta (DOL) / Tensão Plena Sem Reversão (FVNR)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | MS-N series |
| Funções | Contator magnético compacto |
| Corrente nominal | 18A (220-240Vca; AC-3) 16A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 13A (500Vca; AC-3) 9A (690Vca; AC-3) 30A (corrente contínua UL) 25A (AC-1) |
| Potência ativa nominal (kW) | 4.5kW (240Vca; AC-3; IEC) 7.5kW (440Vca; AC-3; IEC) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por borne de mola |
| Polos | 3 Polos |
| Tensão de controle (AC) | 110Vca-120Vca (50Hz) 115-120Vca(60Hz) |
| Modo de montagem | Superfície |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Plena Sem Reversão) |
| Status do produto do fabricante | Saindo de linha |
| Equivalente a | S-N18AC120V |
| Produto substituído por | S-N18 AC100V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este modelo é equivalente ao S-N18AC120V e está sendo substituído pelo modelo S-N18 AC100V.
