Visão geral

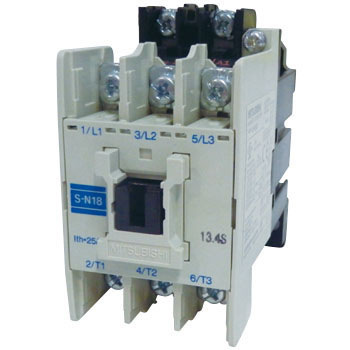

Contator magnético compacto da Mitsubishi Electric, pertencente à série MS-N. Este dispositivo de 3 polos é projetado para conexões Direta na Rede (DOL) e Controle de Tensão Nominal Completa (FVNR – Full-Voltage Non-Reverse).
Com corrente nominal de 16A para aplicações AC-3 em tensões de 380Vac a 440Vac, e capacidade de potência de 7.5kW a 440Vac (AC-3, IEC). A bobina de controle opera com 24Vac (50Hz/60Hz) e as conexões são do tipo bornes com parafuso. Ideal para montagem em superfície.
Principais recursos
- Contator magnético compacto
- 3 polos
- Corrente nominal de 16A (AC-3)
- Potência nominal de 7.5kW (AC-3, 440V)
- Bobina de controle 24Vac
- Conexões por borne com parafuso
- Montagem em superfície
- Aplicações DOL / FVNR
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético compacto |
| Corrente nominal | 18A (220-240Vca; AC-3) 16A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 13A (500Vca; AC-3) 9A (690Vca; AC-3) 30A (corrente contínua UL) 25A (AC-1) |
| Potência ativa nominal (kW) | 4.5kW (240Vca; AC-3; IEC) 7.5kW (440Vca; AC-3; IEC) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por borne com parafuso |
| Polos | 3 Polo(s) |
| Tensão de controle (CA) | 24Vca (50Hz/60Hz) |
| Modo de montagem | Superfície |
| Número de circuitos Normalmente Abertos (NA) | 3 NA Polo(s) |
| Grau de proteção | IP00 |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | DOL FVNR |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N18AC24V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR BV KR NK |
Documentos
Este produto é o equivalente ao S-N18AC24V.
