Visão geral

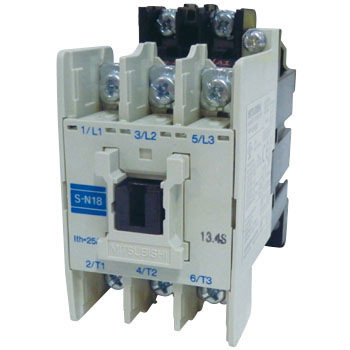

Este contator magnético compacto da série MS-N, fabricado pela Mitsubishi Electric, é projetado para operações Direta no Linha (DOL) e FVNR (Tensão Total Não Reversa). Com 3 polos, ele oferece uma solução robusta para o controle de circuitos elétricos.
Possui corrente nominal de 16A em regime AC-3 para tensões de 380Vac a 440Vac, com capacidade de potência ativa nominal de 7.5kW em 440Vac (AC-3, IEC). Sua bobina de controle opera em 208Vac e as conexões são feitas por meio de bornes com terminal de proteção contra contato acidental (finger protection).
O contator é adequado para montagem em superfície e é equivalente ao modelo S-N18(CX)AC208V, garantindo uma opção de substituição confiável.
Principais recursos
- Contator magnético compacto
- 3 polos
- Corrente nominal 16A (380-440Vac; AC-3)
- Potência nominal 7.5kW (440Vac; AC-3; IEC)
- Bobina de controle 208Vac
- Bornes com terminal de proteção contra contato acidental
- Montagem em superfície
- Aplicações DOL e FVNR
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético compacto |
| Corrente nominal | 18A (220-240Vac; AC-3) 16A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 13A (500Vac; AC-3) 9A (690Vac; AC-3) 30A (corrente contínua UL) 25A (AC-1) |
| Potência ativa nominal (kW) | 4.5kW (240Vac; AC-3; IEC) 7.5kW (440Vac; AC-3; IEC) |
| Tipo de conexão | Conexões por bornes com terminal de proteção contra contato acidental (finger protection) |
| Polos | 3 polos |
| Tensão de controle (AC) | 208Vac |
| Modo de montagem | Superfície |
| Número de circuitos Normalmente Abertos (NA) | 3 polos NA |
| Grau de proteção | IP20 |
| Tipo de aplicação | Direta no Linha (DOL) FVNR (Tensão Total Não Reversa) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N18(CX)AC208V |
| Em conformidade com a(s) norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este produto é equivalente a S-N18(CX)AC208V.
