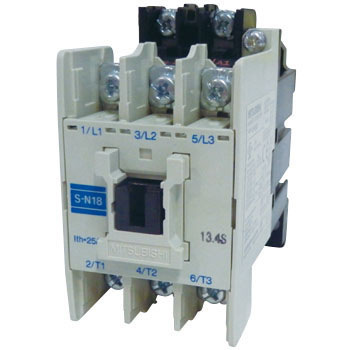

Contator Magnético Compacto Mitsubishi Electric S-N18CX
Visão geral
Este contator magnético compacto da série MS-N, fabricado pela Mitsubishi Electric, é projetado para aplicações de partida direta (DOL) e operação em plena tensão sem reversão (FVNR). Com três polos (3P), ele oferece uma corrente nominal de 16A para tensões de 380Vca a 440Vca, sob a categoria AC-3.
A capacidade de potência nominal é de 7,5kW a 440Vca (AC-3, IEC), suportando uma tensão de controle de bobina que varia de 415Vca a 440Vca a 50Hz e de 460Vca a 480Vca a 60Hz. As conexões são feitas através de terminais tipo parafuso com proteção contra toque (CAN term.), garantindo segurança.
Principais recursos
- Contator magnético compacto
- 3 polos (3P)
- Corrente nominal de 16A (AC-3)
- Potência nominal de 7,5kW (AC-3, 440Vca)
- Bobina de controle 415-480Vca
- Conexões por parafuso com proteção
- Montagem superficial
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético compacto |
| Corrente nominal | 18A (220-240Vca; AC-3) 16A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 13A (500Vca; AC-3) 9A (690Vca; AC-3) 30A (corrente contínua UL) 25A (AC-1) |
| Potência ativa nominal (kW) | 4.5kW (240Vca; AC-3; IEC) 7.5kW (440Vca; AC-3; IEC) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões tipo parafuso com terminal CAN (proteção contra toque) |
| Polos | 3 Polos |
| Tensão de controle (CA) | 415Vca-440Vca (50Hz) 460-480Vca (60Hz) |
| Modo de montagem | Superfície |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP20 |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Plena Tensão Sem Reversão) |
| Status do produto do fabricante | Sendo descontinuado |
| Equivalente a | S-N18(CX)AC440V |
| Produto substituído por | S-N18CX AC400V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é o equivalente ao modelo S-N18(CX)AC440V e está sendo substituído pelo modelo S-N18CX AC400V.
