Principais recursos
- Braço robótico vertical articulado de múltiplas juntas
- Controlador autônomo integrado (CR800-D)
- Configuração de dispositivo de ferramenta “SH03” (controle manual + sensor de visão + sensor de força)
- Modelo com fiação interna
- Carga máxima de 4kg
- Raio de alcance de 515mm
- Classificação de proteção IP40
- 6 eixos / graus de liberdade
- Motor servo AC com sistema de acionamento
- Feedback de encoder absoluto em cada eixo
- Opção de expansão “MELFA Smart Plus” disponível
—SEPARATOR—
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Braço robótico industrial |
| Série do produto / Nome da família | Robôs > Autônomos > Verticais > Robôs MELFA FR-series |
| Nome do sub-range | MELFA FR-series tipo RV-4FR |
| Comprimento do curso | Limites verticais de espaço de movimento superior e inferior -47mm…+864.5mm |
| Funções | Braço robótico industrial vertical articulado de múltiplas juntas |
| Design | Controlador autônomo integrado (CR800-D) Configuração do dispositivo de ferramenta “SH03” (controle manual + sensor de visão + sensor de força) Modelo com fiação interna Tipo articulado verticalmente de múltiplas juntas Tipo de articulação 6 eixos / graus de liberdade Sistema de acionamento por motor servo AC Feedback de encoder absoluto em cada eixo Amplitude angular 480° (+/-240°) (articulação J1) Amplitude angular 240° (+/-120°) (articulação J2) Amplitude angular 161° (0°…+161°) (articulação J3) Amplitude angular 400° (+/-200°) (articulação J4) Amplitude angular 240° (+/-120°) (articulação J5) Amplitude angular 720° (0°…+360°) (articulação J6) |
| Capacidade | 4kg carga máxima |
| Momento de inércia | 0.2kg.m2 (eixo J4) 0.2kg.m2 (eixo J5) 0.1kg.m2 (eixo J6) Momento tolerável 6.66Nm (eixo J4) Momento tolerável 6.66Nm (eixo J5) Momento tolerável 3.96Nm (eixo J6) |
| Tipo de conexão | 2 x Conexões pneumáticas de 6mm (para I/O da garra do robô) 8 x Conexões pneumáticas de 4mm / 4 x 4mm (para I/O da garra) Cabo de máquina de 5m com conector em ambas as extremidades |
| Comprimento | 235mm + 275mm (braço 1) |
| Modo de montagem | Montagem no piso, teto ou parede |
| Velocidade | J1 450°/s J2 450°/s J3 300°/s J4 540°/s J5 623°/s J6 720°/s 9027mm/s velocidade composta máxima Tempo de ciclo típico de 0.36s (com carga de 1kg; movimento de vaivém sobre uma distância vertical de 25mm e distância horizontal de 300mm) |
| Precisão de medição | Repetibilidade de pose — +/-0.02mm |
| Grau de proteção | IP40 |
| Dimensões | Raio de alcance de 515mm (comprimento total do braço) |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | 0…+40 °C |
| Conteúdo | Controlador CR800-D |
| Código de pedido / SKU do fabricante | RV4FRDSH03 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | RV-4FR-D-SH03 |
| Benefícios | Melhor ajuste para montagem complexa. A opção de expansão de função denominada “MELFA Smart Plus” está disponível com a série MELFA FR. “MELFA Smart Plus” amplia ainda mais a gama de possibilidades da série MELFA FR, oferecendo desempenho além das suas expectativas. A colaboração com a série MELSEC Q / série MELSEC iQ-R realiza trabalhos mais avançados. Capacidade máxima de carga de 3kg a 20kg Tipos de controlador Tipo R — Compatível com a “iQ Platform”. Dedicado à série MELSEC iQ-R. (Controlador CR800-R) Tipo Q — Compatível com a “iQ Platform”. Dedicado à série MELSEC Q. (Controlador CR800-Q) Tipo D — Controlador autônomo (Controlador CR800-D) |
Documentos
- Mitsubishi Electric – Robôs Industriais – Série MELFA FR – Catálogo.pdf
- Mitsubishi Electric – Robôs Industriais – Guia de seleção de produto.pdf

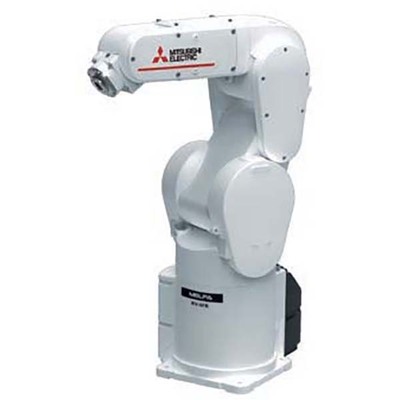

O braço robótico MELFA FR-series RV-4FR-SH03 é equivalente ao modelo RV-4FR-D-SH03.
Entre em contato para mais informações.
