Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |

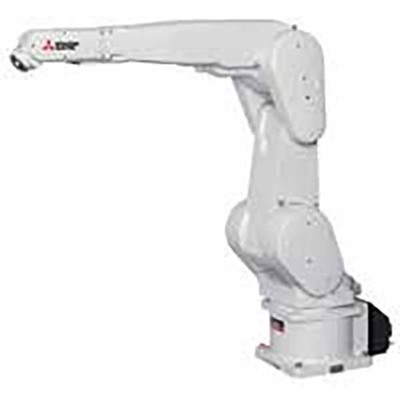

| Função principal | Braço robótico industrial |
| Série / nome da família do produto | Robôs > Autônomos > Verticais > Robôs MELFA série F |
| Nome do sub-range | MELFA série F tipo RV-7FLL (braço extralongo) |
| Comprimento do curso | Limites verticais de espaço de movimento superior e inferior -846.9mm…+1821.5mm |
| Funções | Braço robótico industrial vertical de múltiplas juntas |
| Design | Controlador integrado compatível com a série Q (CR750-Q) Especificação de graxa de grau alimentício para NSF H1 e névoa de óleo Tipo articulado vertical de múltiplas juntas 6 eixos / graus de liberdade Sistema de acionamento por servo motor AC Feedback de encoder absoluto em cada eixo Amplitude angular de 380° (+/-190°) (articulação J1) Amplitude angular de 240° (-90°…+150°) (articulação J2) Amplitude angular de 167.5° (-10°…+157.5°) (articulação J3) Amplitude angular de 400° (+/-200°) (articulação J4) Amplitude angular de 240° (+/-120°) (articulação J5) Amplitude angular de 720° (+/-360°) (articulação J6) |
| Capacidade | 7kg carga máx. |
| Momento de inércia | 0.45kg.m2 (eixo J4) 0.45kg.m2 (eixo J5) 0.10kg.m2 (eixo J6) Momento tolerável 16.2Nm (eixo J4) Momento tolerável 16.2Nm (eixo J5) Momento tolerável 6.86Nm (eixo J6) |
| Tipo de conexão | 2 x conexões pneumáticas primárias de 6mm 8 x 4mm / 4 x 4mm conexões pneumáticas secundárias Conector de 7m (cabo da máquina) |
| Comprimento | 565mm + 805mm (braço 1) |
| Modo de montagem | Montagem no piso, teto ou parede |
| Velocidade | J1 234°/s J2 164°/s J3 219°/s J4 375°/s J5 450°/s J6 720°/s Velocidade composta máx. 15300mm/s Tempo de ciclo típico 0.63s (com carga de 1kg; movimento de vaivém sobre distância vertical de 25mm e distância horizontal de 300mm) |
| Precisão de medição | Repetibilidade de pose — +/-0.06mm |
| Grau de proteção | IP67 |
| Dimensões | Raio de alcance de 1503mm (comprimento total do braço) |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | 0…+40 °C |
| Conteúdo | Controlador CR750-Q |
| Código de pedido / SKU do fabricante | RV7FLLMQ1X52 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | RV-7FLLM-Q1-X52 |
| Em conformidade com as normas | Marcação CE |
| Benefícios | Melhor ajuste para montagem complexa. Comprimento de braço otimizado e 6 juntas para uma gama mais ampla de movimento, suportando montagem complexa e operações de processo. Corpo compacto e braços esguios capazes de cobrir uma grande área de trabalho e grande capacidade de carga. Adequado para uma ampla gama de layouts – desde o transporte de peças de máquinas até a montagem de componentes elétricos. Projetado para suportar condições ambientais, tornando-o ideal para uma ampla gama de aplicações sem se preocupar com o ambiente de instalação. Capacidade de carga máxima de 3kg a 20kg Controlador Tipo Q – Compatível com a “Plataforma iQ”. Dedicado à série MELSEC Q. (Controlador CR750/751-Q) Controlador Tipo D – Controlador independente (Controlador CR750/751-D) |
Documentos
- Mitsubishi Electric – Robôs Industriais – Série MELFA F – Catálogo.pdf
- Mitsubishi Electric – Robôs Industriais – Guia de seleção de produtos.pdf
Este modelo é o equivalente ao RV-7FLLM-Q1-X52. Para mais informações ou para discutir suas necessidades, entre em contato conosco. Entre em contato
