Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |

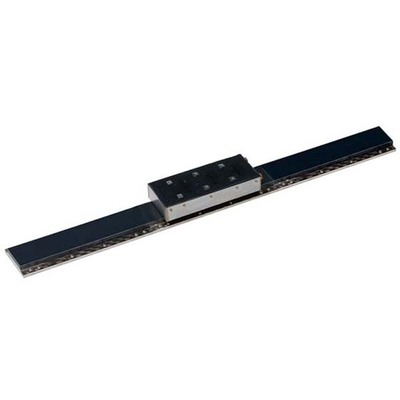

| Função principal | Atuador linear elétrico (Bobina) |
| Série/nome da família do produto | MELSERVO J4 series |
| Nome da sub-gama | LM-FP series |
| Funções | Atuador linear / lado primário do servo motor (somente bobina) |
| Projeto | Tipo núcleo com termistor integrado, refrigeração natural ou líquida |
| Corrente nominal | 7.8A (refrigeração natural) 16A (refrigeração líquida) |
| Velocidade | 2m/s |
| Dimensões | A70.1mm x L120mm x P560mm |
| Altura líquida (mm) | 70.1 mm |
| Largura líquida (mm) | 120 mm |
| Profundidade líquida (mm) | 560 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Força | Empuxo contínuo (refrigeração natural) 600N / (refrigeração líquida) 1200N, empuxo máximo 3600N |
| Compatibilidade técnica com | Ímã LM-FS[]-1SS0 |
| Corrente máxima | 58 A |
| Potência nominal | 7500 VA |
| Código de pedido / SKU do fabricante | LM-FP2D-12M-1SS0 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | LMFP2D12M1SS0 |
| Em conformidade com norma(s) | Marcação CE, TUV Rheinland, cULus, UL, KC, DIN VDE0580, EN50581, UL1004-6, CSA, EAC |
| Suporte mecânico | 3600 N |
| Acessórios recomendados | Para uso padrão em 1 eixo: amplificadores MR-J4-500GF, MR-J4-500GF-RJ, MR-J4-500B, MR-J4-500B-RJ, MR-J4-500A, MR-J4-500A-RJ. Utilizar cabos de amplificador motor conforme compatibilidade com o ímã do lado secundário ( ) (LM-FS20-576-1SS0) |
Documentos
Este produto é compatível com os ímãs da série LM-FS[]-1SS0.
