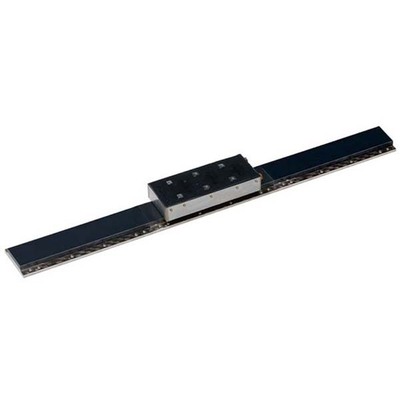

Atuador Linear Servo Motor MELSERVO J4 Mitsubishi LM-FP2B-06M-1SS0 Atuador Linear Mitsubishi Electric MELSERVO J4, SKU LM-FP2B-06M-1SS0. Bobina com termistor, 4A, 2m/s, 300N/600N/1800N, 0…+40°C.
Visão geral
Este atuador linear, parte da série MELSERVO J4 da Mitsubishi Electric, é um componente primário de servo motor tipo bobina com termistor integrado. Projetado para aplicações que exigem precisão e controle de movimento linear, ele opera com uma corrente nominal de 4A em refrigeração natural.
Oferece diferentes capacidades de força contínua e máxima. A força contínua é de 300N sob refrigeração natural e 600N sob refrigeração líquida, enquanto a força máxima atinge 1800N. A velocidade linear nominal é de 2m/s, e suas dimensões compactas (A70.1mm x L120mm x P320mm) facilitam a integração em diversos sistemas.
Compatível com o ímã LM-FS[]-1SS0, este atuador é projetado para operar em uma faixa de temperatura ambiente de 0 a +40°C, garantindo desempenho confiável em condições operacionais padrão. É classificado como equivalente ao código LMFP2B06M1SS0.
Principais recursos
- Atuador linear / lado primário do servo motor (somente bobina)
- Termistor integrado
- Tipo núcleo
- Refrigeração natural ou líquida
- Compatível com ímãs LM-FS[]-1SS0
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Atuador linear elétrico (Bobina) |
| Série / nome da família do produto | Série MELSERVO J4 |
| Nome da subgama | Série LM-FP |
| Funções | Atuador linear / lado primário do servo motor (somente bobina) |
| Projeto | Termistor integrado, tipo núcleo, refrigeração natural ou líquida |
| Corrente nominal | 4A (refrigeração natural) 7.8A (refrigeração líquida) |
| Velocidade | 2m/s |
| Dimensões | A70.1mm x L120mm x P320mm |
| Altura líquida (mm) | 70.1 mm |
| Largura líquida (mm) | 120 mm |
| Profundidade líquida (mm) | 320 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Força | Força contínua (refrigeração natural) 300N / (refrigeração líquida) 600N; Força máxima 1800N |
| Compatibilidade técnica com | Ímã LM-FS[]-1SS0 |
| Corrente máxima | 30 A |
| Potência nominal | 3500 VA |
| Código de pedido / SKU do fabricante | LM-FP2B-06M-1SS0 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | LMFP2B06M1SS0 |
| Em conformidade com normas | Marcação CE, TUV Rheinland, cULus, UL, KC, DIN VDE0580, EN50581, UL1004-6, CSA, EAC |
| Suporte mecânico | 1800 N |
| Acessórios recomendados | Para uso em eixo único padrão, amplificadores – MR-J4-200GF – MR-J4-200GF-RJ – MR-J4-200B – MR-J4-200B-RJ – MR-J4-200A – MR-J4-200A-RJ. Utilizar cabos amplificador motor como segue. Compatível com ímã de lado secundário ( ) ( LM-FS20-576-1SS0 ) |
Documentos
Este atuador é compatível com ímãs da série LM-FS[]-1SS0 e requer amplificadores da série MR-J4 para operação em eixo único padrão. Consulte a documentação para obter detalhes sobre a seleção de cabos compatíveis e ímãs de lado secundário.
