Visão geral

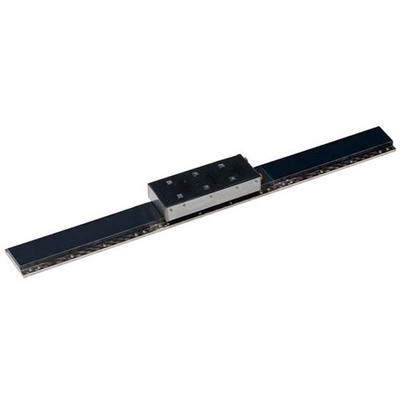

Atuador linear / lado primário de servomotor (bobina) com termistor integrado da série MELSERVO J4 da Mitsubishi Electric. Este componente é projetado para aplicações que exigem movimento linear preciso e controle de força.
Oferece diferentes capacidades de força contínua e máxima, dependendo do método de refrigeração (natural ou líquida). A velocidade nominal de avanço linear é de 2m/s, permitindo operações rápidas e eficientes.
As dimensões físicas são H70.1mm x W208mm x D1010mm, e o atuador é classificado para operação em temperaturas ambientes de 0 a 40°C. É compatível com ímãs da série LM-FS[]-1SS0.
Principais recursos
- Atuador linear elétrico (Bobina)
- Termistor integrado
- Refrigeração natural ou líquida
- Compatível com ímãs LM-FS[]-1SS0
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Atuador linear elétrico (Bobina) |
| Série / nome da família de produtos | Série MELSERVO J4 |
| Nome da subgama | Série LM-FP |
| Funções | Atuador linear / lado primário de servomotor (somente bobina) |
| Projeto | Termistor integrado, refrigeração natural ou líquida |
| Corrente nominal | 28A (refrigeração natural) 59A (refrigeração líquida) |
| Velocidade | 2m/s |
| Dimensões | A70.1mm x L208mm x P1010mm |
| Altura líquida (mm) | 70.1 mm |
| Largura líquida (mm) | 208 mm |
| Profundidade líquida (mm) | 1010 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Força | Empuxo contínuo (refrigeração natural) 2400N / (refrigeração líquida) 4800N, empuxo máximo 14400N |
| Compatibilidade técnica com | Ímã LM-FS[]-1SS0 |
| Corrente máxima | 212 A |
| Potência nominal | 18000 VA |
| Código de pedido / SKU do fabricante | LM-FP4H-48M-1SS0 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | LMFP4H48M1SS0 |
| Em conformidade com norma(s) | Marcação CE, TUV Rheinland, cULus, UL, KC, DIN VDE0580, EN50581, UL1004-6, CSA, EAC |
| Suporte mecânico | 14400 N |
| Acessórios recomendados | Para uso em 1 eixo padrão: amplificadores – MR-J4-15KGF – MR-J4-15KGF-RJ – MR-J4-15KB – MR-J4-15KB-RJ – MR-J4-DU15KB – MR-J4-DU15KB-RJ – MR-J4-15KA – MR-J4-15KA-RJ. Use cabos amplificador motor conforme compatível com ímã do lado secundário (MR-J4-15KA-RJ) (LM-FS40-576-1SS0). |
Documentos
Este produto é equivalente a LMFP4H48M1SS0.
