Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |

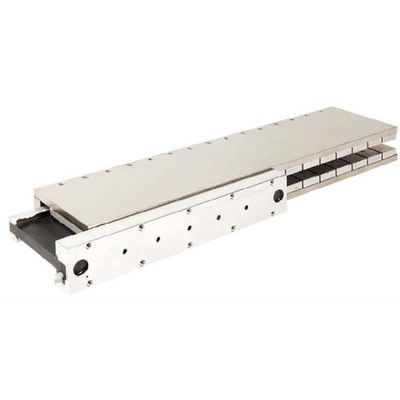

| Função principal | Atuador linear elétrico (Bobina) |
| Série de produtos / Nome da família | Série MELSERVO J4 |
| Nome da sub-faixa | Série LM-U2 |
| Funções | Atuador linear / Lado primário do servo motor (somente bobina) |
| Design | Termistor integrado tipo coreless, refrigeração natural |
| Corrente nominal | 1.9A |
| Velocidade | 2m/s |
| Dimensões | H24.5mm x W66.5mm x D250mm |
| Altura líquida (mm) | 24.5 mm |
| Largura líquida (mm) | 66.5 mm |
| Profundidade líquida (mm) | 250 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Força | Empuxo contínuo 100N, empuxo máximo 300N |
| Compatibilidade técnica com | Ímã LM-U2S[]-0SS0 |
| Corrente máxima | 5.5 A |
| Potência nominal | 900 VA |
| Código de pedido / SKU do fabricante | LM-U2PAD-10M-0SS0 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | LMU2PAD10M0SS0 |
| Em conformidade com padrão(ões) | Marca CE, TUV Rheinland, cULus, UL, KC, DIN VDE0580, EN50581, UL1004-6, CSA, EAC |
| Suporte mecânico | 300 N |
| Acessórios recomendados | Para uso em 1 eixo: amplificadores – MR-J4-40GF – MR-J4-40GF-RJ – MR-J4-40B – MR-J4-40B-RJ – MR-J4-40B1 – MR-J4-40B1-RJ – MR-J4-40A – MR-J4-40A-RJ – MR-J4-40A1 – MR-J4-40A1-RJ; para uso em 3 eixos: amplificadores – MR-J4W3-444B; usar cabos amplificador motor compatíveis com ímã do lado secundário (MR-J4-40A-RJ) (LM-U2SA0-300-0SS0) (LM-U2SA0-420-0SS0) |
Documentos
Este produto é compatível com ímãs da série LM-U2S[]-0SS0. Para uso padrão em 1 ou 3 eixos, consulte a lista de amplificadores e cabos compatíveis na seção de especificações.
Para mais informações sobre este atuador linear, entre em contato conosco.
