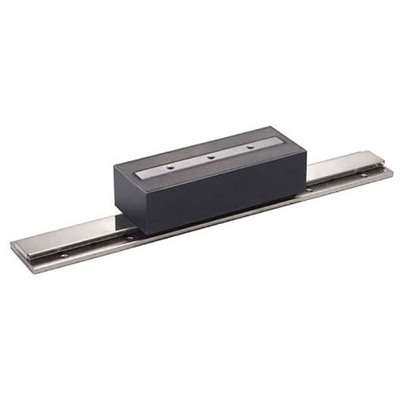

Atuador Linear Servo Motor MELSERVO J4 Mitsubishi LM-H3P3D-48P-CSS0 Atuador linear servo motor primário (bobina) Mitsubishi Electric MELSERVO J4, SKU LM-H3P3D-48P-CSS0, corrente nominal 6.8A, força 480N/1200N, velocidade 3m/s, 0…+40°C.
Visão geral
Este componente é um atuador linear, especificamente a parte primária (bobina) de um servomotor, pertencente à série MELSERVO J4 da Mitsubishi Electric. Projetado para aplicações de alta precisão, ele integra um termistor e opera com um tipo de núcleo de resfriamento natural.
Oferece uma corrente nominal de 6.8A e suporta uma força contínua de 480N, com capacidade de pico de até 1200N. Sua velocidade linear nominal de codificação atinge 3 metros por segundo, tornando-o adequado para tarefas que exigem movimento rápido e controlado.
As dimensões deste atuador são 44mm de altura, 65mm de largura e 486mm de profundidade. Ele foi projetado para operar em uma faixa de temperatura ambiente de 0 a 40°C e é compatível com os magnetos da série LM-H3S[]-CSS0.
Principais recursos
- Atuador linear / lado primário do servomotor (somente bobina)
- Termistor embutido
- Tipo de núcleo
- Resfriamento natural
- Compatível com magnetos LM-H3S[]-CSS0
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Atuador linear elétrico (Bobina) |
| Série / nome da família do produto | Série MELSERVO J4 |
| Nome da subgama | Série LM-H3 |
| Funções | Atuador linear / lado primário do servomotor (somente bobina) |
| Projeto | Termistor embutido, tipo núcleo, resfriamento natural |
| Corrente nominal | 6.8A |
| Velocidade | 3m/s |
| Dimensões | A44mm x L65mm x P486mm |
| Altura líquida (mm) | 44 mm |
| Largura líquida (mm) | 65 mm |
| Profundidade líquida (mm) | 486 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Força | Tração contínua 480N, tração máxima 1200N |
| Compatibilidade técnica com | Magneto LM-H3S[]-CSS0 |
| Corrente máxima | 19.8 A |
| Potência nominal | 3500 VA |
| Código de pedido / SKU do fabricante | LM-H3P3D-48P-CSS0 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | LMH3P3D48PCSS0 |
| Em conformidade com as normas | Marcação CE, TUV Rheinland, cULus, UL, KC, DIN VDE0580, EN50581, UL1004-6, CSA, EAC |
| Acessórios recomendados | Para uso em um único eixo, amplificadores – MR-J4-200GF – MR-J4-200GF-RJ – MR-J4-200B – MR-J4-200B-RJ – MR-J4-200A – MR-J4-200A-RJ Use cabos de amplificador motor conforme a seguir, compatíveis com magneto do lado secundário ( ) ( LM-H3S30-384-CSS0 ) ( LM-H3S30-480-CSS0 ) ( LM-H3S30-768-CSS0 ) |
Documentos
O fabricante é Mitsubishi Electric. Este atuador é compatível com os magnetos da série LM-H3S[]-CSS0.
