Visão geral

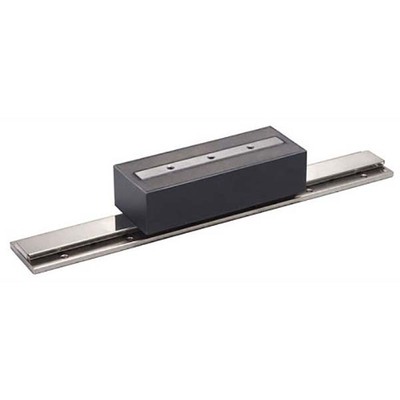

Este é um atuador linear, lado primário de servomotor (apenas bobina), com termistor embutido, do tipo núcleo, da série MELSERVO J4 da Mitsubishi Electric. Destina-se a aplicações que exigem alta precisão e confiabilidade em movimento linear.
O componente possui corrente nominal de 5.1A e oferece força contínua de 360N, com pico de força de até 900N. Sua velocidade linear nominal é de 3m/s, sendo compatível com ímãs da série LM-H3S. É projetado para operar em temperaturas ambientes de 0 a 40°C.
Com dimensões compactas (A44mm x L65mm x P390mm), este atuador é uma solução eficiente para diversas automações industriais, integrando tecnologia avançada da Mitsubishi Electric.
Principais recursos
- Atuador linear / lado primário de servomotor (apenas bobina)
- Termistor embutido
- Tipo núcleo com refrigeração natural
- Compatível com ímãs LM-H3S[]-CSS0
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Atuador linear elétrico (Bobina) |
| Série / nome da família do produto | MELSERVO J4 series |
| Nome da subgama | LM-H3 series |
| Funções | Atuador linear / lado primário de servomotor (apenas bobina) |
| Projeto | Termistor embutido tipo núcleo refrigeração natural |
| Corrente nominal | 5.1A |
| Velocidade | 3m/s |
| Dimensões | H44mm x W65mm x D390mm |
| Altura líquida (mm) | 44 mm |
| Largura líquida (mm) | 65 mm |
| Profundidade líquida (mm) | 390 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Força | força contínua 360N força máxima 900N |
| Compatibilidade técnica com | Ímã LM-H3S[]-CSS0 |
| Corrente máxima | 14.9 A |
| Potência nominal | 1900 VA |
| Código de pedido / SKU do fabricante | LM-H3P3C-36P-CSS0 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | LMH3P3C36PCSS0 |
| Em conformidade com as normas | Marcação CE TUV Rheinland cULus UL KC DIN VDE0580 EN50581 UL1004-6 CSA EAC |
| Acessórios recomendados | para uso em 1 eixo amplificadores – MR-J4-70GF – MR-J4-70GF-RJ – MR-J4-70B – MR-J4-70B-RJ – MR-J4-70A – MR-J4-70A-RJ para uso em 2 eixos amplificadores – MR-J4W2-77B – MR-J4W2-1010B Usar cabos amplificador motor conforme compatível com Ímã do lado secundário ( ) ( LM-H3S30-384-CSS0 ) ( LM-H3S30-480-CSS0 ) ( LM-H3S30-768-CSS0 ) |
Documentos
Observação: Este produto é o lado primário (bobina) do atuador linear. Para o funcionamento completo, é necessário o ímã correspondente (LM-H3S[]-CSS0).
