Principais recursos

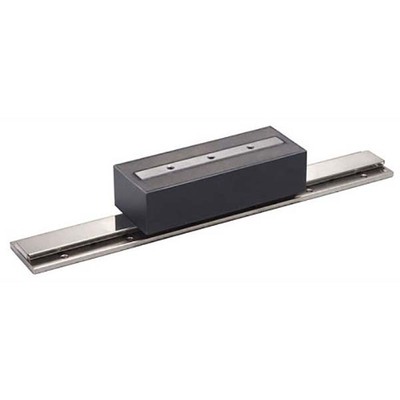

- Atuador linear / lado primário de servomotor (somente bobina)
- Termistor integrado
- Tipo núcleo
- Resfriamento natural
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Atuador linear elétrico (Bobina) |
| Série / nome da família do produto | MELSERVO J4 series |
| Nome da sub-faixa | LM-H3 series |
| Funções | Atuador linear / lado primário de servomotor (somente bobina) |
| Design | Termistor integrado, tipo núcleo, resfriamento natural |
| Corrente nominal | 3.4A |
| Velocidade | 3m/s |
| Dimensões | H44mm x W65mm x D294mm |
| Altura líquida (mm) | 44 mm |
| Largura líquida (mm) | 65 mm |
| Profundidade líquida (mm) | 294 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Força | força contínua 240N força máxima 600N |
| Compatibilidade técnica com | Magneto LM-H3S[]-CSS0 |
| Corrente máxima | 9.9 A |
| Potência nominal | 1300 VA |
| Código de pedido / SKU do fabricante | LM-H3P3B-24P-CSS0 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | LMH3P3B24PCSS0 |
| Em conformidade com normas | Marca CE, TUV Rheinland, cULus, UL, KC, DIN VDE0580, EN50581, UL1004-6, CSA, EAC |
| Acessórios recomendados | para uso em 1 eixo amplificadores – MR-J4-70GF – MR-J4-70GF-RJ – MR-J4-70B – MR-J4-70B-RJ – MR-J4-70A – MR-J4-70A-RJ para uso em 2 eixos amplificadores – MR-J4W2-77B – MR-J4W2-1010B Use cabos amplificador motor conforme compatível com magneto do lado secundário ( ) ( LM-H3S30-384-CSS0 ) ( LM-H3S30-480-CSS0 ) ( LM-H3S30-768-CSS0 ) |
Documentos
Este atuador é equivalente ao modelo LMH3P3B24PCSS0.
Para mais informações ou para discutir suas necessidades, entre em contato conosco.
