Visão geral

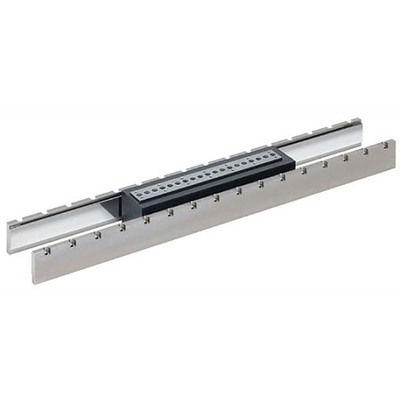

Este é um atuador linear servo motor primário (somente bobina) com termistor integrado, da linha MELSERVO J4 da Mitsubishi Electric. Projetado para ser do tipo núcleo com resfriamento natural, ele oferece desempenho robusto em aplicações industriais.
Com corrente nominal de 6.8A, o atuador apresenta uma força contínua de 360N e uma força máxima de 900N. Sua velocidade linear nominal de codificação é de 2m/s, proporcionando movimentos precisos e rápidos. As dimensões compactas de 54mm de altura, 79.2mm de largura e 330mm de profundidade facilitam sua integração em diversos sistemas.
O produto é compatível com ímãs da série LM-K2S[]-2SS1 e opera em temperaturas ambientes de 0 a 40°C. Ele é equivalente ao código LMK2P1C03M2SS1.
Principais recursos
- Atuador linear servo motor primário (somente bobina)
- Termistor integrado
- Tipo núcleo com resfriamento natural
- Força contínua de 360N / Força máxima de 900N
- Velocidade linear nominal de 2m/s
- Compatível com ímãs LM-K2S[]-2SS1
- Faixa de temperatura de operação: 0…+40°C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Atuador linear elétrico (Bobina) |
| Série / Nome da família do produto | Série MELSERVO J4 |
| Nome do sub-range | Série LM-K2 |
| Funções | Atuador linear / lado primário do servo motor (somente bobina) |
| Design | Tipo núcleo com termistor integrado, resfriamento natural |
| Corrente nominal | 6.8A |
| Velocidade | 2m/s |
| Dimensões | A54mm x L79.2mm x P330mm |
| Altura líquida (mm) | 54 mm |
| Largura líquida (mm) | 79.2 mm |
| Profundidade líquida (mm) | 330 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Força | força contínua 360N força máxima 900N |
| Compatibilidade técnica com | Ímã LM-K2S[]-2SS1 |
| Corrente máxima | 23 A |
| Potência nominal | 3500 VA |
| Código de pedido / SKU do fabricante | LM-K2P1C-03M-2SS1 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | LMK2P1C03M2SS1 |
| Em conformidade com norma(s) | Marcação CE TUV Rheinland cULus UL KC DIN VDE0580 EN50581 UL1004-6 CSA EAC |
| Suporte mecânico | 900 N |
| Acessórios recomendados | Para uso em eixo único: amplificadores MR-J4-200GF – MR-J4-200GF-RJ – MR-J4-200B – MR-J4-200B-RJ – MR-J4-200A – MR-J4-200A-RJ; Para uso em dois eixos: amplificadores MR-J4W2-77B – MR-J4W2-1010B. Use cabos de amplificador motor compatíveis com ímã do lado secundário (LM-K2S10-384-2SS1), (LM-K2S10-480-2SS1), (LM-K2S10-768-2SS1) |
Documentos
Este produto é compatível com ímãs da série LM-K2S[]-2SS1.
Entre em contato para mais informações.
