Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Atuador linear elétrico (Bobina) |
| Série / Nome da família do produto | MELSERVO J4 series |
| Nome da subgama | LM-H3 series |
| Funções | Atuador linear / lado primário do servomotor (somente bobina) |
| Projeto | Termistor embutido tipo núcleo resfriamento natural |
| Corrente nominal | 6.8A |
| Velocidade | 3m/s |
| Dimensões | A44mm x L104mm x P294mm |
| Altura líquida (mm) | 44 mm |
| Largura líquida (mm) | 104 mm |
| Profundidade líquida (mm) | 294 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Força | força contínua 480N força máxima 1200N |
| Compatibilidade técnica com | ímã LM-H3S[]-ASS0 |
| Corrente máxima | 19.1 A |
| Potência nominal | 3500 VA |
| Código de pedido / SKU do fabricante | LM-H3P7B-48P-ASS0 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | LMH3P7B48PASS0 |
| Em conformidade com a(s) norma(s) | Marcação CE TUV Rheinland cULus UL KC DIN VDE0580 EN50581 UL1004-6 CSA EAC |
| Acessórios recomendados | para uso padrão de 1 eixo amplificadores – MR-J4-200GF – MR-J4-200GF-RJ – MR-J4-200B – MR-J4-200B-RJ – MR-J4-200A – MR-J4-200A-RJ Usar cabos amplificador motor conforme compatível com ímã do lado secundário ( ) ( LM-H3S70-384-ASS0 ) ( LM-H3S70-480-ASS0 ) ( LM-H3S70-768-ASS0 ) |
Documentos

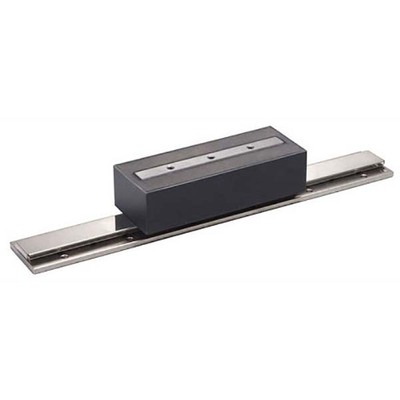

Este produto é o lado primário (bobina) de um atuador linear servo motor, projetado para integração com ímãs da série LM-H3S[]-ASS0.
