Visão geral

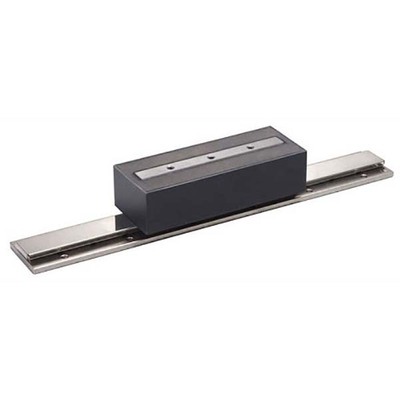

Atuador linear / lado primário do servomotor (apenas bobina) com termistor embutido. Este componente da série MELSERVO J4 da Mitsubishi Electric opera com corrente nominal de 1.7A.
Oferece força contínua de 120N e força máxima de 300N, com velocidade linear codificada nominal de 3m/s. As dimensões são 44mm de altura, 65mm de largura e 198mm de profundidade. É compatível com o ímã LM-H3S[]-CSS0 e classificado para temperatura ambiente de 0 a 40°C.
Principais recursos
- Atuador linear / lado primário do servomotor (apenas bobina)
- Termistor embutido
- Tipo núcleo com refrigeração natural
- Compatível com ímã LM-H3S[]-CSS0
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Atuador linear elétrico (Bobina) |
| Série / nome da família do produto | Série MELSERVO J4 |
| Nome da sub-gama | Série LM-H3 |
| Funções | Atuador linear / lado primário do servomotor (apenas bobina) |
| Projeto | Termistor embutido, tipo núcleo, refrigeração natural |
| Corrente nominal | 1.7A |
| Velocidade | 3m/s |
| Dimensões | A44mm x L65mm x P198mm |
| Altura líquida (mm) | 44 mm |
| Largura líquida (mm) | 65 mm |
| Profundidade líquida (mm) | 198 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Força | 120N de impulso contínuo / 300N de impulso máximo |
| Compatibilidade técnica com | Ímã LM-H3S[]-CSS0 |
| Corrente máxima | 5 A |
| Potência nominal | 900 VA |
| Código de pedido / SKU do fabricante | LM-H3P3A-12P-CSS0 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | LMH3P3A12PCSS0 |
| Em conformidade com as normas | Marca CE, TUV Rheinland, cULus, UL, KC, DIN VDE0580, EN50581, UL1004-6, CSA, EAC |
Documentos
Este produto é equivalente a LMH3P3A12PCSS0.
