Visão geral

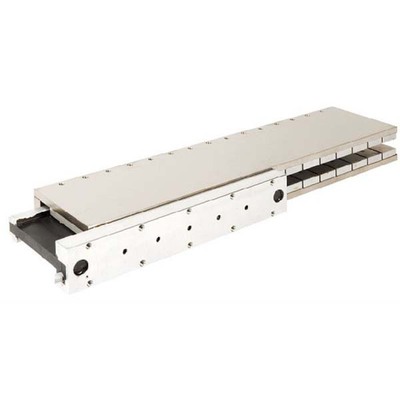

Este atuador linear servo motor da linha MELSERVO J4 da Mitsubishi Electric é a unidade primária (somente bobina) com termistor integrado, do tipo coreless (sem núcleo). Projetado para oferecer alta performance, possui uma corrente nominal de 13.1A.
Ele é capaz de fornecer uma força contínua de 800N e uma força máxima de 3200N, com uma velocidade linear nominal de 2m/s. O atuador apresenta um design compacto e eficiente, com resfriamento natural e dimensões de H50mm x W138mm x D526mm.
É compatível com o ímã LM-U2S[]-2SS0 e opera em uma faixa de temperatura ambiente de 0 a 40°C. Este modelo é o equivalente ao código LMU2P2D80M2SS0.
Principais recursos
- Atuador linear servo motor (unidade primária – bobina)
- Tipo coreless com termistor integrado
- Força contínua de 800N / Força máxima de 3200N
- Velocidade linear nominal de 2m/s
- Corrente nominal de 13.1A
- Compatível com ímã LM-U2S[]-2SS0
- Opera em ambiente de 0 a 40°C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Atuador linear elétrico (Bobina) |
| Série / nome da família do produto | Série MELSERVO J4 |
| Nome da sub-faixa | Série LM-U2 |
| Funções | Atuador linear / lado primário do servomotor (somente bobina) |
| Design | Termistor integrado tipo coreless resfriamento natural |
| Corrente nominal | 13.1A |
| Velocidade | 2m/s |
| Dimensões | H50mm x W138mm x D526mm |
| Altura líquida (mm) | 50 mm |
| Largura líquida (mm) | 123 mm |
| Profundidade líquida (mm) | 526 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Força | força contínua 800N força máxima 3200N |
| Compatibilidade técnica com | Ímã LM-U2S[]-2SS0 |
| Corrente máxima | 53.7 A |
| Potência nominal | 7500 VA |
| Código de pedido / SKU do fabricante | LM-U2P2D-80M-2SS0 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | LMU2P2D80M2SS0 |
| Em conformidade com as normas | Marcação CE TUV Rheinland cULus UL KC DIN VDE0580 EN50581 UL1004-6 CSA EAC |
| Suporte mecânico | 3200 N |
| Acessórios recomendados | para uso padrão em 1 eixo amplificadores – MR-J4-500GF – MR-J4-500GF-RJ – MR-J4-500B – MR-J4-500B-RJ – MR-J4-500A – MR-J4-500A-RJ Utilize cabos amplificador motor conforme compatível com ímã do lado secundário ( ) ( LM-U2S20-480-2SS1 ) |
Documentos
O fabricante é Mitsubishi Electric. Este modelo é compatível com ímãs da série LM-U2S[]-2SS0 e requer amplificadores da série MR-J4.
Entre em contato para mais informações sobre o Atuador Linear Servo Mitsubishi MELSERVO J4 LM-U2P2D-80M-2SS0.
