Visão geral

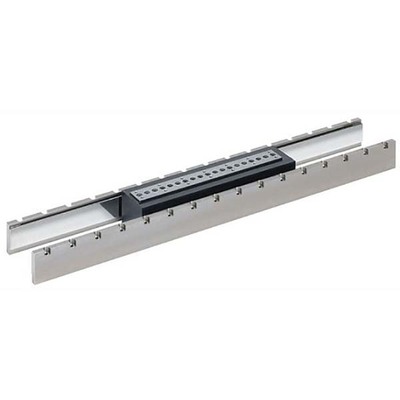

Atuador linear tipo núcleo com servomotor integrado e termistor da série MELSERVO J4 da Mitsubishi Electric. Este componente é a unidade primária do atuador linear, focada no funcionamento como bobina.
Projetado para operação com corrente nominal de 19A, o atuador oferece uma força contínua de 1200N e uma força máxima de 3000N, com velocidade linear nominal de até 2m/s. Suas dimensões compactas são H74.5mm x W79.2mm x D592mm.
O dispositivo é compatível com ímãs da série LM-K2S[]-1SS1 e opera em temperaturas ambientes de 0 a +40°C. O modelo LM-K2P2E-12M-1SS1 é uma solução robusta para aplicações industriais.
Principais recursos
- Atuador linear / Servomotor primário (apenas bobina)
- Termistor integrado
- Tipo núcleo com resfriamento natural
- Compatível com ímãs LM-K2S[]-1SS1
- Conformidade com normas internacionais
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi Electric |
| Função Principal | Atuador linear elétrico (Bobina) |
| Série / Nome da família do produto | Série MELSERVO J4 |
| Nome da subgama | Série LM-K2 |
| Funções | Atuador linear / Lado primário do servomotor (apenas bobina) |
| Design | Termistor integrado, tipo núcleo, resfriamento natural |
| Corrente nominal | 19A |
| Velocidade | 2m/s |
| Dimensões | H74.5mm x W79.2mm x D592mm |
| Altura Líquida (mm) | 74.5 mm |
| Largura Líquida (mm) | 79.2 mm |
| Profundidade Líquida (mm) | 592 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Força | 1200N força contínua, 3000N força máxima |
| Compatibilidade técnica com | Ímã LM-K2S[]-1SS1 |
| Corrente máxima | 65 A |
| Potência nominal | 7500 VA |
| Código de pedido / SKU do fabricante | LM-K2P2E-12M-1SS1 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | LMK2P2E12M1SS1 |
| Em conformidade com norma(s) | Marca CE, TUV Rheinland, cULus, UL, KC, DIN VDE0580, EN50581, UL1004-6, CSA, EAC |
| Suporte mecânico | 3000 N |
| Acessórios recomendados | Para uso padrão em 1 eixo, amplificadores: MR-J4-500GF, MR-J4-500GF-RJ, MR-J4-500B, MR-J4-500B-RJ, MR-J4-500A, MR-J4-500A-RJ. Use cabos de amplificador motor conforme segue, compatível com ímã de lado secundário (LM-K2S20-384-1SS1), (LM-K2S20-480-1SS1), (LM-K2S20-768-1SS1) |
Documentos
Este produto é compatível com ímãs da série LM-K2S[]-1SS1.
Entre em contato para mais informações.
