Visão geral

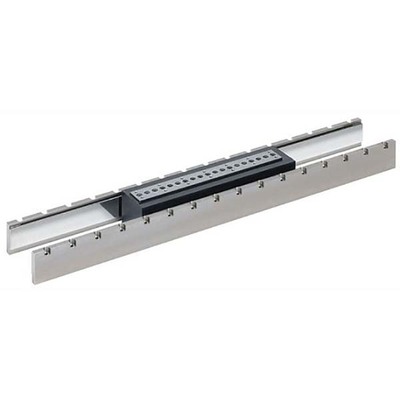

Este é um atuador linear servo motor, lado primário (apenas bobina), com termistor integrado, da série MELSERVO J4 da Mitsubishi Electric. Projetado para operação eficiente, ele oferece uma corrente nominal de 12A.
O atuador apresenta uma força contínua de 720N e uma força máxima de 1800N, com uma velocidade linear nominal de 2m/s. Suas dimensões compactas são H74.5mm x W79.2mm x D400mm, e é compatível com o ímã LM-K2S[]-1SS1. A unidade é classificada para operação em temperaturas ambientes de 0 a +40°C.
Principais recursos
- Atuador linear servo motor (lado primário – bobina)
- Termistor integrado
- Tipo núcleo, resfriamento natural
- Corrente nominal: 12A
- Velocidade linear nominal: 2m/s
- Força contínua: 720N
- Força máxima: 1800N
- Compatível com ímã LM-K2S[]-1SS1
- Temperatura ambiente de operação: 0…+40°C
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Atuador linear elétrico (Bobina) |
| Série / nome da família do produto | MELSERVO J4 series |
| Nome da subgama | LM-K2 series |
| Funções | Atuador linear / lado primário do servomotor (apenas bobina) |
| Design | Tipo núcleo com termistor integrado, resfriamento natural |
| Corrente nominal | 12A |
| Velocidade | 2m/s |
| Dimensões | H74.5mm x W79.2mm x D400mm |
| Altura líquida (mm) | 74.5 mm |
| Largura líquida (mm) | 79.2 mm |
| Profundidade líquida (mm) | 400 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Força | força contínua 720N força máxima 1800N |
| Compatibilidade técnica com | ímã LM-K2S[]-1SS1 |
| Corrente máxima | 39 A |
| Potência nominal | 5500 VA |
| Código de pedido / SKU do fabricante | LM-K2P2C-07M-1SS1 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | LMK2P2C07M1SS1 |
| Em conformidade com a(s) norma(s) | Marcação CE TUV Rheinland cULus UL KC DIN VDE0580 EN50581 UL1004-6 CSA EAC |
| Resistência mecânica | 1800 N |
| Acessórios recomendados | para uso em eixo único padrão, amplificadores – MR-J4-350GF – MR-J4-350GF-RJ – MR-J4-350B – MR-J4-350B-RJ – MR-J4-350A – MR-J4-350A-RJ. Use cabos amplificador motor conforme a seguir, compatíveis com ímã do lado secundário ( ) ( LM-K2S20-384-1SS1 ) ( LM-K2S20-480-1SS1 ) ( LM-K2S20-768-1SS1 ) |
Documentos
Este atuador é compatível com ímãs da série LM-K2S[]-1SS1 e requer amplificadores da série MR-J4. A Mitsubishi Electric garante a comercialização deste produto.
Para mais informações ou para discutir suas necessidades, entre em contato conosco.
