Visão geral

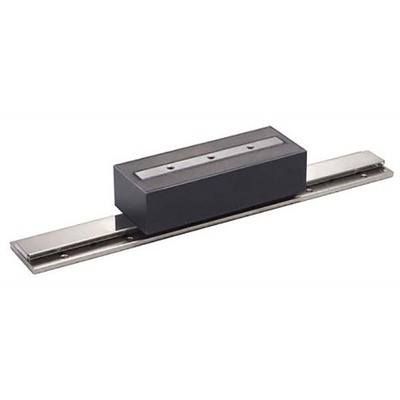

Este é um atuador linear servo da série MELSERVO J4 da Mitsubishi Electric, focado no lado primário (somente bobina) com termistor embutido. Projetado com um núcleo robusto e resfriamento natural, oferece confiabilidade em ambientes operacionais exigentes.
O dispositivo apresenta corrente nominal de 3,4A, força de impulsão contínua de 240N e força máxima de 600N, com uma velocidade linear nominal de codificação de 3m/s. Suas dimensões compactas de 44mm (altura) x 104mm (largura) x 198mm (profundidade) o tornam adequado para diversas integrações de sistemas.
Compatível com ímãs da série LM-H3S[]-ASS0 e projetado para operar em temperaturas ambientes de 0 a 40°C, este atuador é uma solução eficaz para aplicações que necessitam de alto desempenho em movimento linear.
Principais recursos
- Atuador linear servo (somente bobina)
- Termistor embutido
- Núcleo de alta densidade
- Resfriamento natural
- Força contínua de 240N / Força máxima de 600N
- Velocidade linear de 3m/s
- Compatível com série de ímãs LM-H3S[]-ASS0
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Atuador linear elétrico (Bobina) |
| Série / nome da família do produto | MELSERVO J4 series |
| Nome da subgama | LM-H3 series |
| Funções | Atuador linear / lado primário do servomotor (somente bobina) |
| Design | Termistor embutido, tipo núcleo, resfriamento natural |
| Corrente nominal | 3.4A |
| Velocidade | 3m/s |
| Dimensões | H44mm x W104mm x D198mm |
| Altura líquida (mm) | 44 mm |
| Largura líquida (mm) | 104 mm |
| Profundidade líquida (mm) | 198 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Força | impulso contínuo 240N impulso máximo 600N |
| Compatibilidade técnica com | ímã LM-H3S[]-ASS0 |
| Corrente máxima | 9.6 A |
| Potência nominal | 1300 VA |
| Código de pedido / SKU do fabricante | LM-H3P7A-24P-ASS0 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | LMH3P7A24PASS0 |
| Em conformidade com padrão(ões) | Marcação CE TUV Rheinland cULus UL KC DIN VDE0580 EN50581 UL1004-6 CSA EAC |
| Acessórios recomendados | para uso em 1 eixo amplificadores – MR-J4-70GF – MR-J4-70GF-RJ – MR-J4-70B – MR-J4-70B-RJ – MR-J4-70A – MR-J4-70A-RJ para uso em 2 eixos amplificadores – MR-J4W2-77B – MR-J4W2-1010B Use cabos amplificador motor da seguinte forma compatível com ímã do lado secundário ( ) ( LM-H3S70-384-ASS0 ) ( LM-H3S70-480-ASS0 ) ( LM-H3S70-768-ASS0 ) |
Documentos
Este produto é equivalente ao modelo LMH3P7A24PASS0. Para mais informações sobre a compatibilidade com ímãs do lado secundário e amplificadores recomendados, consulte as especificações detalhadas. Entre em contato conosco para saber mais sobre este e outros produtos. https://mokka-sensors.com.br/#contato
