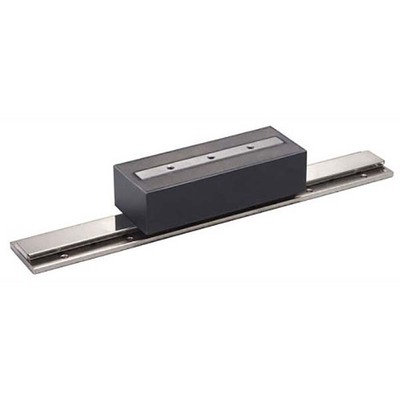

Atuador Linear Servo Mitsubishi LM-H3P7C-72P-ASS0 Atuador Linear Servo Mitsubishi MELSERVO J4 LM-H3P7C-72P-ASS0 com bobina e termistor, corrente nominal 10.2A.
Visão geral
Este é um atuador linear de lado primário (somente bobina) com servomotor integrado e termistor. Ele pertence à série MELSERVO J4 da Mitsubishi Electric e é projetado para aplicações que exigem movimento linear preciso e controle de força.
O atuador possui uma corrente nominal de 10.2A, com uma força contínua de 720N e força máxima de 1800N. Sua velocidade linear nominal é de 3m/s, o que o torna adequado para aplicações de alta velocidade.
As dimensões compactas (H44mm x W104mm x D390mm) e a capacidade de operar em temperaturas ambientes de 0 a 40°C garantem flexibilidade de instalação em diversos ambientes industriais. Este modelo é compatível com ímãs da série LM-H3S[]-ASS0.
Principais recursos
- Atuador linear / servomotor primário (somente bobina)
- Termistor embutido
- Tipo de núcleo
- Refrigeração natural
- Compatível com ímãs LM-H3S[]-ASS0
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Atuador linear elétrico (Bobina) |
| Série / nome da família do produto | MELSERVO J4 series |
| Nome da sub-gama | LM-H3 series |
| Funções | Atuador linear / servomotor primário (somente bobina) |
| Design | Termistor embutido tipo núcleo refrigeração natural |
| Corrente nominal | 10.2A |
| Velocidade | 3m/s |
| Dimensões | H44mm x W104mm x D390mm |
| Altura líquida (mm) | 44 mm |
| Largura líquida (mm) | 104 mm |
| Profundidade líquida (mm) | 390 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Força | força contínua 720N força máxima 1800N |
| Compatibilidade técnica com | Ímã LM-H3S[]-ASS0 |
| Corrente máxima | 28.6 A |
| Potência nominal | 3800 VA |
| Código de pedido / SKU do fabricante | LM-H3P7C-72P-ASS0 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | LMH3P7C72PASS0 |
| Em conformidade com a(s) norma(s) | Marcação CE TUV Rheinland cULus UL KC DIN VDE0580 EN50581 UL1004-6 CSA EAC |
| Acessórios recomendados | para uso em eixo único padrão amplificadores – MR-J4-200GF – MR-J4-200GF-RJ – MR-J4-200B – MR-J4-200B-RJ – MR-J4-200A – MR-J4-200A-RJ Use cabos amplificador motor conforme compatível com ímã do lado secundário ( ) ( LM-H3S70-384-ASS0 ) ( LM-H3S70-480-ASS0 ) ( LM-H3S70-768-ASS0 ) |
Documentos
Compatível com ímãs da série LM-H3S[]-ASS0 e requer amplificadores da série MR-J4. Certifique-se de utilizar os cabos apropriados entre o amplificador e o motor.
Entre em contato para mais informações.
