Visão geral

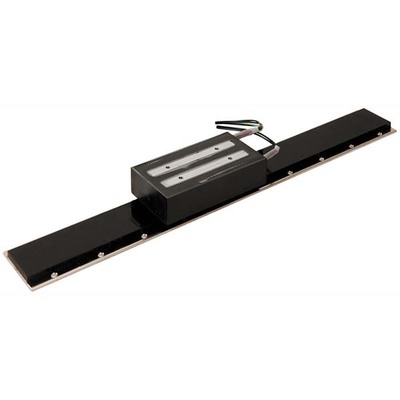

Este é um atuador linear elétrico, especificamente a bobina primária do servomotor, da série MELSERVO J3 da Mitsubishi Electric. Projetado para oferecer alta performance em aplicações de movimento linear, este componente é ideal para sistemas que exigem precisão e confiabilidade.
Com uma corrente nominal de 2.2A e uma força de impulsão contínua de 480N, o atuador suporta uma velocidade linear nominal de até 2m/s. Seu design compacto, com dimensões de 43mm de altura, 74mm de largura e 456mm de profundidade, permite integração em diversos espaços de trabalho, operando em temperaturas ambientes de 0 a 40°C.
Principais recursos
- Atuador linear elétrico (Bobina)
- Servomotor lado primário
- Série MELSERVO J3
- Força de impulsão contínua: 480N
- Velocidade linear nominal: 2m/s
- Resfriamento natural
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Atuador linear elétrico (Bobina) |
| Série / família de produtos | MELSERVO J3 series |
| Nome da sub-gama | LM-H2 series |
| Funções | Atuador linear / lado primário do servomotor (somente bobina) |
| Projeto | resfriamento natural |
| Corrente nominal | 2.2A |
| Velocidade | 2m/s |
| Dimensões | A43mm x L74mm x P456mm |
| Altura líquida (mm) | 43 mm |
| Largura líquida (mm) | 74 mm |
| Profundidade líquida (mm) | 456 mm |
| Temperatura ambiente para operação | 0…+40 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Força | impulso contínuo 480N |
| Corrente máxima | 7.1 A |
| Código de pedido / SKU do fabricante | LM-H2P2D-48M-1SS0 |
| Status do produto do fabricante | Descontinuado |
| Suporte mecânico | 1200 N |
Documentos
- Mitsubishi Electric – MELSERVO J3 series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO J3 series – LM Linear servo – Catalogue.pdf
Este produto é um componente do lado primário (bobina) e pode requerer um lado secundário compatível para operação completa. Verifique a documentação técnica para compatibilidades específicas.
