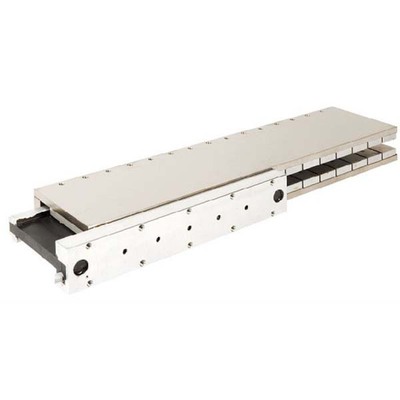

Atuador Linear Mitsubishi MELSERVO J4 LM-U2PBB-07M-1SS0 Atuador linear Mitsubishi Electric MELSERVO J4 LM-U2PBB-07M-1SS0, 1.5A, 2m/s, 75N/225N. Consulte detalhes e documentação.
Visão geral
Atuador linear MELSERVO J4, apenas lado primário (bobina), com termistor integrado. Este atuador é do tipo coreless e oferece uma corrente nominal de 1.5A.
Projetado para aplicações de alto desempenho, o atuador linear LM-U2PBB-07M-1SS0 atinge uma força de impulso contínua de 75N e uma força máxima de 225N, com velocidade linear nominal de 2m/s. Suas dimensões são H24.5mm x W86.5mm x D130mm.
Este componente é compatível com o ímã LM-U2S[]-1SS1 e opera em uma faixa de temperatura ambiente de 0…+40°C. O modelo LM-U2PBB-07M-1SS0 é um equivalente ao código LMU2PBB07M1SS0.
Principais recursos
- Atuador linear / servo motor, lado primário (bobina)
- Tipo coreless com termistor integrado
- Refrigeração natural
- Corrente nominal de 1.5A
- Velocidade nominal de 2m/s
- Força de impulso contínua: 75N
- Força máxima: 225N
- Compatível com ímã LM-U2S[]-1SS1
- Faixa de temperatura de operação: 0…+40°C
- Conformidade com normas: CE, TUV Rheinland, cULus, UL, KC, DIN VDE0580, EN50581, UL1004-6, CSA, EAC
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Atuador linear elétrico (Bobina) |
| Série / nome da família do produto | MELSERVO J4 series |
| Nome da subgama | LM-U2 series |
| Funções | Atuador linear / servo motor, lado primário (bobina) |
| Projeto | Termistor integrado, tipo coreless, refrigeração natural |
| Corrente nominal | 1.5A |
| Velocidade | 2m/s |
| Dimensões | H24.5mm x W86.5mm x D130mm |
| Altura líquida (mm) | 24.5 mm |
| Largura líquida (mm) | 86.5 mm |
| Profundidade líquida (mm) | 130 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Força | impulso contínuo 75N impulso máx. 225N |
| Compatibilidade técnica com | ímã LM-U2S[]-1SS1 |
| Corrente máxima | 4.5 A |
| Potência nominal | 500 VA |
| Código de pedido / SKU do fabricante | LM-U2PBB-07M-1SS0 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | LMU2PBB07M1SS0 |
| Em conformidade com a(s) norma(s) | Marca CE, TUV Rheinland, cULus, UL, KC, DIN VDE0580, EN50581, UL1004-6, CSA, EAC |
| Suporte mecânico | 225 N |
| Acessórios recomendados | para uso padrão de 1 eixo: amplificadores – MR-J4-20GF – MR-J4-20GF-RJ – MR-J4-20B – MR-J4-20B-RJ – MR-J4-20B1 – MR-J4-20B1-RJ – MR-J4-20A – MR-J4-20A-RJ – MR-J4-20A1 – MR-J4-20A1-RJ; para uso padrão de 3 eixos: amplificadores – MR-J4W3-222B – MR-J4W3-444B; usar cabos amplificador motor compatíveis com ímã do lado secundário (MR-J4-20A-RJ) (LM-U2SB0-300-1SS1) (LM-U2SB0-420-1SS1) |
Documentos
Este produto é um componente do lado primário (bobina) e requer o ímã LM-U2S[]-1SS1 para operação completa. Verifique a compatibilidade com os amplificadores e cabos recomendados para garantir o desempenho ideal do sistema.
