Principais recursos

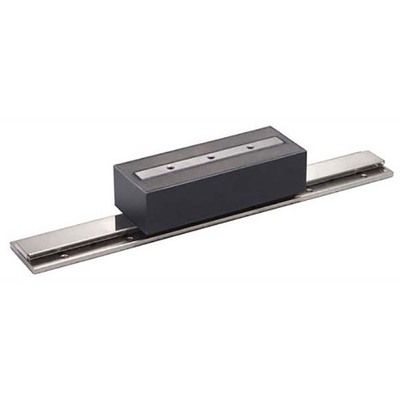

- Atuador linear / lado primário de servomotor (somente bobina)
- Termistor integrado
- Tipo de núcleo com resfriamento natural
- Força contínua de 70N / Força máxima de 175N
- Velocidade linear nominal de 3m/s
- Compatível com ímãs LM-H3S[]-BSS0
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Atuador linear elétrico (Bobina) |
| Série / nome da família do produto | Série MELSERVO J4 |
| Nome da sub-gama | Série LM-H3 |
| Funções | Atuador linear / lado primário de servomotor (somente bobina) |
| Projeto | Termistor integrado tipo núcleo com resfriamento natural |
| Corrente nominal | 1.8A |
| Velocidade | 3m/s |
| Dimensões | A44mm x L50mm x P198mm |
| Altura líquida (mm) | 44 mm |
| Largura líquida (mm) | 50 mm |
| Profundidade líquida (mm) | 198 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Força | Força contínua 70N Força máxima 175N |
| Compatibilidade técnica com | Ímã LM-H3S[]-BSS0 |
| Corrente máxima | 5.8 A |
| Potência nominal | 900 VA |
| Código de pedido / SKU do fabricante | LM-H3P2A-07P-BSS0 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | LMH3P2A07PBSS0 |
| Em conformidade com as normas | Marca CE TUV Rheinland cULus UL KC DIN VDE0580 EN50581 UL1004-6 CSA EAC |
| Acessórios recomendados | para uso em 1 eixo amplificadores – MR-J4-40GF – MR-J4-40GF-RJ – MR-J4-40B – MR-J4-40B-RJ – MR-J4-40B1 – MR-J4-40B1-RJ – MR-J4-40A – MR-J4-40A-RJ – MR-J4-40A1 – MR-J4-40A1-RJ para uso em 2 eixos amplificadores – MR-J4W2-44B – MR-J4W2-77B – MR-J4W2-1010B para uso em 3 eixos amplificadores – MR-J4W3-444B Usar cabos amplificador motor como segue compatível com ímã do lado secundário ( MR-J4-40A-RJ ) ( LM-H3S20-384-BSS0 ) ( LM-H3S20-480-BSS0 ) ( LM-H3S20-768-BSS0 ) |
Documentos
Este produto é um componente primário (bobina) e requer uma unidade secundária (ímã) e amplificadores compatíveis para operação completa. Consulte a documentação para detalhes de compatibilidade. Para mais informações sobre este e outros produtos, entre em contato conosco.
